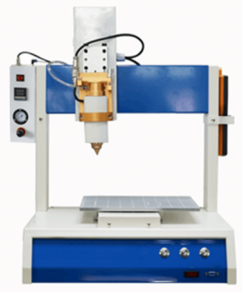

Настольный робот-дозатор горячего клея CBDJ-331Y/CBDJ-441RY предназначен для автоматического нанесения клеев-расплавов в производстве электронных и оптических компонентов. Обеспечивает точность дозирования ±0,02 мм, стабильную подачу материала и высокое качество склейки в серийном и лабораторном производстве.
Термоплавкий клей: клей-расплав в форме гранул, стержней, полос, блоков
| Модель | CBDJ-331Y/CBDJ-441Y |
|---|---|
| Рабочий ход XYZ, мм | 300*300*100/400*400*100 |
| Осей | 3 |
| Вращение оси Z 360° | опция |
| Исполнение | портальное |
| Челночная платформа | 1 |
| Повторяемость перемещения | ± 0,02 мм |
| Полезная нагрузка на платформу | до 10 кг (свыше 10 кг по запросу) |
| Дозатор | 1 |
| Скорость перемещения (в зависимости от вязкости компонента, радиуса и толщины контура уплотнителя) | до 200 мм/сек |
| Управление | дистанционный пульт: разработка программ дозирования и управление челночным столом |
| Привод | Высокоточный шаговый двигатель, рейка, ремень (опция – шаговый двигатель и рейка) |
| Рабочих программ | 9999 файлов (при 8000 символов в файле) |
| Напряжение | 220 В |
| Сжатый воздух | 4-6 бар. класс очистки: не ниже 4 по DIN ISO 8573-1 |
| Рабочая температура | 15-40 С° |
| Влажность | до 70% |
| Габариты (ориентировочно), мм | 480*500*725/580*600*725 |
| Масса (ориентировочно) | 50 кг/60 кг |
| Класс помещения по пожарной безопасности: | П-IIа в соответствии с «Правилами устройства электроустановок» |
| Гарантия | 12 месяцев |
- Настольный манипулятор для клея-расплава
Модель CBDJ-331Y/CBDJ-441Y Рабочий ход XYZ, мм 300*300*100/400*400*100 Осей 3 Вращение оси Z 360° опция Исполнение портальное Челночная платформа 1 Повторяемость перемещения ± 0,02 мм Полезная нагрузка на платформу до 10 кг (свыше 10 кг по запросу) Дозатор 1 Скорость перемещения (в зависимости от вязкости компонента, радиуса и толщины контура уплотнителя) до 200 мм/сек Управление дистанционный пульт: разработка программ дозирования и управление челночным столом Привод Высокоточный шаговый двигатель, рейка, ремень (опция – шаговый двигатель и рейка) Рабочих программ 9999 файлов (при 8000 символов в файле) Напряжение 220 В Сжатый воздух 4-6 бар. класс очистки: не ниже 4 по DIN ISO 8573-1 Рабочая температура 15-40 С° Влажность до 70% Габариты (ориентировочно), мм 480*500*725/580*600*725 Масса (ориентировочно) 50 кг/60 кг Класс помещения по пожарной безопасности: П-IIа в соответствии с «Правилами устройства электроустановок» Гарантия 12 месяцев
