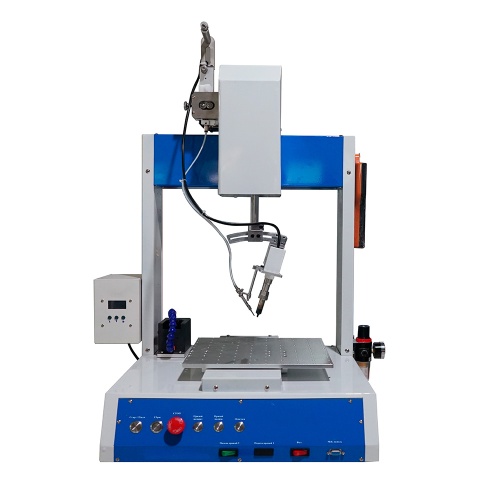

Компактный настольный манипулятор для автоматической пайки и дозирования припоя. Обеспечивает точность ±0,02 мм, вращение инструмента на 360° и стабильный температурный контроль до 550 °C. Подходит для серийного и мелкосборочного производства.
| Модель | CBHX-331R-CCD/CBHX-441R |
|---|---|
| Рабочий ход XYZ, мм | 270*300*100/370*400*100 |
| Осей | 3 |
| Вращение оси Z 360° | опция |
| Исполнение | портальное |
| Количество паяльных головок/наконечников | 1 |
| Челночная платформа | 1 |
| Регулируемый диапазон температуры | до 550 °C |
| Стабильность температуры | ± 1 °C |
| Мощность | 150 Вт (320 Вт опционально) |
| Полезная нагрузка на платформу | до 10 кг (свыше 10 кг по запросу)/до 8 кг |
| Скорость перемещения | до 800 мм/сек |
| Повторяемость перемещения | ± 0,02 мм |
| Управление | дистанционный пульт: разработка программ дозирования и управление челночным столом |
| Привод | Высокоточный шаговый двигатель, рейка, ремень (опция – шаговый двигатель и рейка) |
| Рабочих программ | 256 Мб, 9999 файлов (при 8000 символов в файле) |
| Напряжение | 220 В |
| Диаметр припойной проволоки | 0,3 мм - 1,6 мм |
| Привод подачи припоя | высокоточный шаговый двигатель |
| Сжатый воздух | 4-6 бар. класс очистки: не ниже 4 по DIN ISO 8573-1 |
| Рабочая температура | 15-40 С° |
| Влажность | до 70% |
| Габариты (ориентировочно), мм | 680*500*725/580*600*725 |
| Масса (ориентировочно) | 70 кг/60 кг |
| Класс помещения по пожарной безопасности: | П-IIа в соответствии с «Правилами устройства электроустановок» |
| Гарантия | 12 месяцев |
- Настольный манипулятор для автоматической пайки
Модель CBHX-331R-CCD/CBHX-441R Рабочий ход XYZ, мм 270*300*100/370*400*100 Осей 3 Вращение оси Z 360° опция Исполнение портальное Количество паяльных головок/наконечников 1 Челночная платформа 1 Регулируемый диапазон температуры до 550 °C Стабильность температуры ± 1 °C Мощность 150 Вт (320 Вт опционально) Полезная нагрузка на платформу до 10 кг (свыше 10 кг по запросу)/до 8 кг Скорость перемещения до 800 мм/сек Повторяемость перемещения ± 0,02 мм Управление дистанционный пульт: разработка программ дозирования и управление челночным столом Привод Высокоточный шаговый двигатель, рейка, ремень (опция – шаговый двигатель и рейка) Рабочих программ 256 Мб, 9999 файлов (при 8000 символов в файле) Напряжение 220 В Диаметр припойной проволоки 0,3 мм - 1,6 мм Привод подачи припоя высокоточный шаговый двигатель Сжатый воздух 4-6 бар. класс очистки: не ниже 4 по DIN ISO 8573-1 Рабочая температура 15-40 С° Влажность до 70% Габариты (ориентировочно), мм 680*500*725/580*600*725 Масса (ориентировочно) 70 кг/60 кг Класс помещения по пожарной безопасности: П-IIа в соответствии с «Правилами устройства электроустановок» Гарантия 12 месяцев
