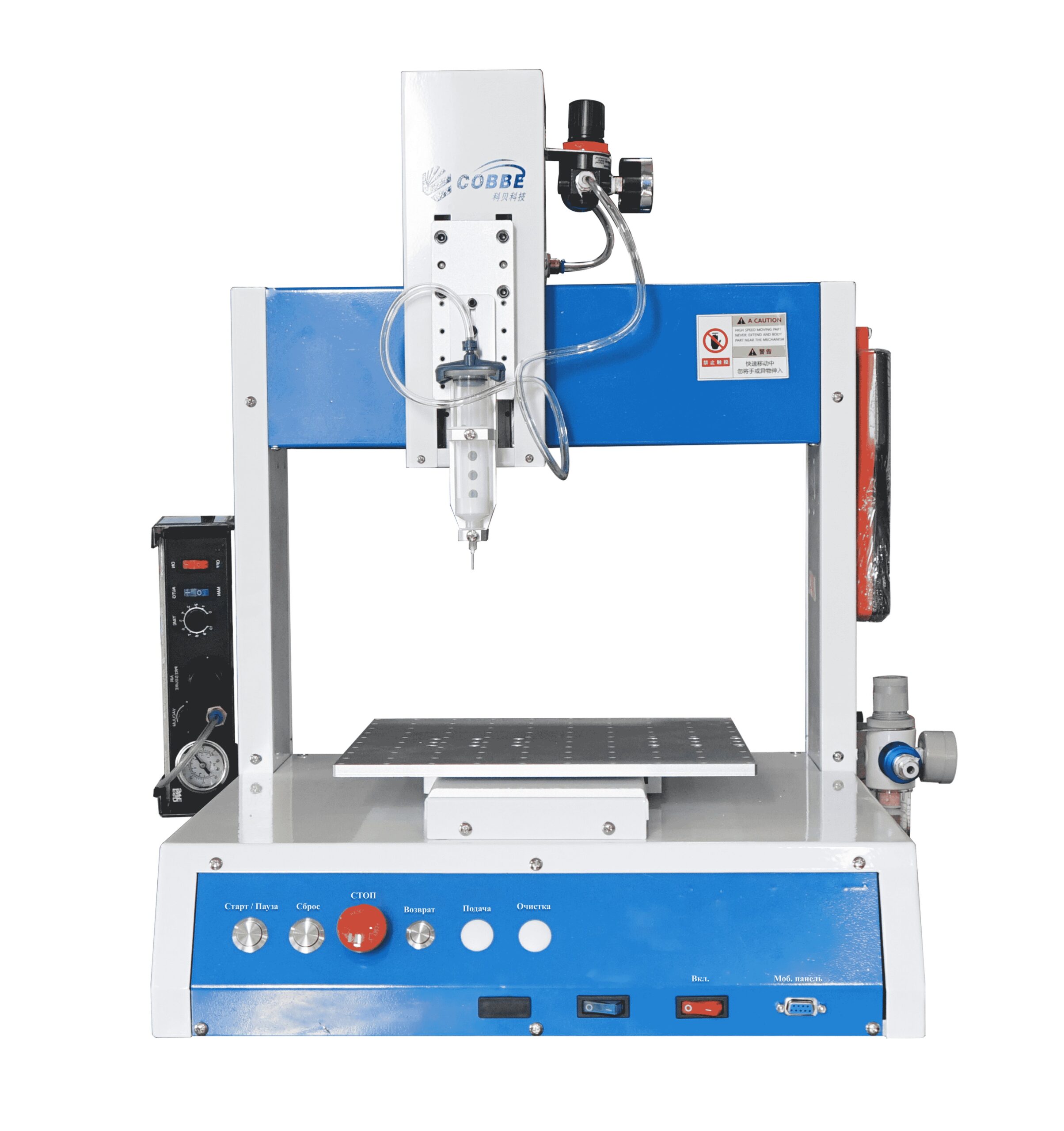

Настольный манипулятор для автоматического нанесения клея по программируемой траектории.
- Тип: Настольный трехкоординатный манипулятор (X, Y, Z).
- Точность: Высокая повторяемость дозирования (например, ±0,02 мм в модели DJ-331).
- Конструкция:
- Материал: Высокопрочный корпус из алюминиевого сплава.
- Обработка: Компоненты изготовлены на станках с ЧПУ для обеспечения точности.
- Модульность: Заменяемые модульные детали для быстрого ремонта.
- Управление: Управление с помощью обучающего пульта (teaching pendant) или сенсорного экрана.
Технические характеристики
Компоненты для работы: клей-герметик, UV отверждаемый клей, электропроводящий клей, теплоотводящие пасты, гели, фиксаторы резьбовых соединений и т.п.
Тара (однокомпонентные и двухкомпонентные составы): картридж 310 мл, картридж тандемный, шприцы с выходами под стандарт Luer Lock
| Модель | CBDJ-331R/ CBDJ-441R |
|---|---|
| Рабочий ход XYZ | 300*300*100/400*400*100 |
| Осей | 3 |
| Вращение оси Z 360° | опция |
| Исполнение | портальное |
| Челночная платформа | 1 |
| Повторяемость перемещения | ± 0,02 мм |
| Полезная нагрузка на платформу | до 10 кг |
| Дозатор | Сжатый воздух, картуш-держатель (картридж 310 мл), сменные аппликационные сопла крепление Luer Lock, ручная юстировка игольчатой насадки |
| Скорость нанесения (в зависимости от вязкости компонента, радиуса и толщины контура уплотнителя) | до 200 мм/сек |
| Управление | дистанционный пульт: разработка программ дозирования и управление челночным столом |
| Привод | Высокоточный шаговый двигатель, рейка, ремень (опция – шаговый двигатель и рейка) |
| Рабочих программ | 9999 файлов (при 8000 символов в файле) |
| Напряжение | 220 В |
| Сжатый воздух | 4-6 бар. класс очистки: не ниже 4 по DIN ISO 8573-1 |
| Рабочая температура | 15-40 С0 |
| Влажность | до 70% |
| Габариты (ориентировочно) | 480*500*725/ 580*600*725 |
| Масса (ориентировочно) | 50 кг / 60 кг |
| Класс помещения по пожарной безопасности | П-IIа в соответствии с «Правилами устройства электроустановок» |
| Гарантия | 12 месяцев |
- Настольный манипулятор для автоматического нанесения клея
Модель CBDJ-331R/ CBDJ-441R Рабочий ход XYZ 300*300*100/400*400*100 Осей 3 Вращение оси Z 360° опция Исполнение портальное Челночная платформа 1 Повторяемость перемещения ± 0,02 мм Полезная нагрузка на платформу до 10 кг Дозатор Сжатый воздух, картуш-держатель (картридж 310 мл), сменные аппликационные сопла крепление Luer Lock, ручная юстировка игольчатой насадки Скорость нанесения (в зависимости от вязкости компонента, радиуса и толщины контура уплотнителя) до 200 мм/сек Управление дистанционный пульт: разработка программ дозирования и управление челночным столом Привод Высокоточный шаговый двигатель, рейка, ремень (опция – шаговый двигатель и рейка) Рабочих программ 9999 файлов (при 8000 символов в файле) Напряжение 220 В Сжатый воздух 4-6 бар. класс очистки: не ниже 4 по DIN ISO 8573-1 Рабочая температура 15-40 С0 Влажность до 70% Габариты (ориентировочно) 480*500*725/ 580*600*725 Масса (ориентировочно) 50 кг / 60 кг Класс помещения по пожарной безопасности П-IIа в соответствии с «Правилами устройства электроустановок» Гарантия 12 месяцев
Заказать координатные манипуляторы настольные для нанесения клея
Контакты для получения консультации +7 916 925 3004, и направления технических запросов info@asdteh.com.
