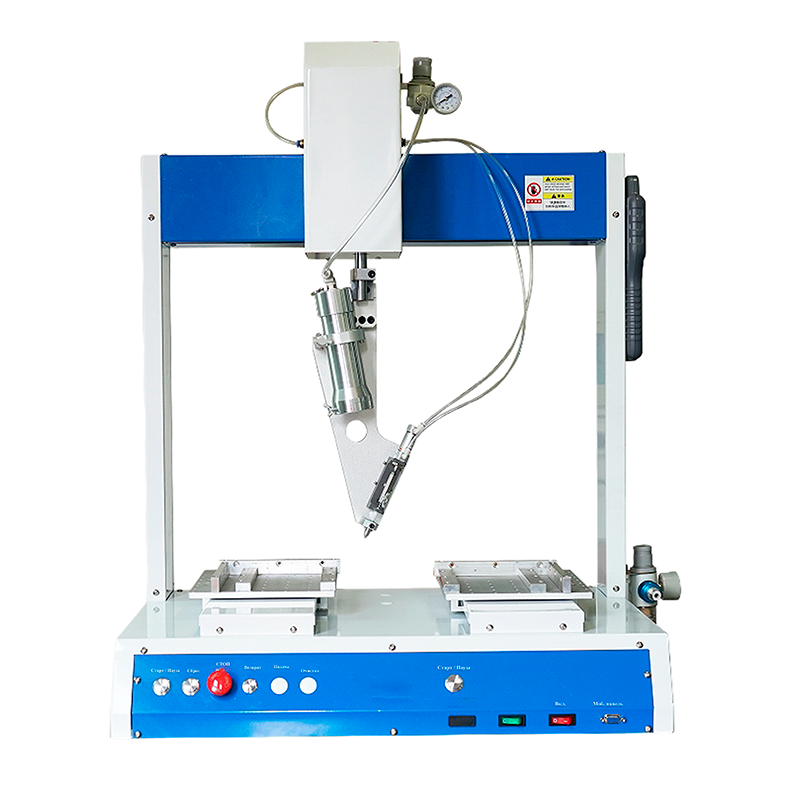

Манипулятор настольный для нанесения клея модель 531 — автоматизированное настольное устройство, предназначенное для точного дозирования и нанесения клея. Относится к классу координатных (декартовых) манипуляторов, которые перемещаются по осям X, Y и Z в заданной рабочей области, что позволяет автоматизировать процесс нанесения клея в производственных или сборочных операциях.
Технические характеристики
Компоненты для работы: клей-герметик, УФ отверждаемый клей, электропроводящий клей, теплоотводящие пасты, гели и т.п.
Тара (однокомпонентные и двухкомпонентные составы): картридж 310 мл, картридж тандемный, шприцы с выходами под стандарт Luer Lock
| Модель | CBDJ-531RY |
|---|---|
| Рабочий ход XYZ, мм | 220*300*100 |
| Осей | 3 |
| Вращение оси Z 360° | опция |
| Исполнение | портальное |
| Челночная платформа | 1 или 2 |
| Повторяемость перемещения | ± 0,02 мм |
| Полезная нагрузка на платформу | до 10 кг (свыше 10 кг по запросу) |
| Дозатор | Сжатый воздух, картуш-держатель (картридж 310 мл), сменные аппликационные сопла крепление Luer Lock, ручная юстировка игольчатой насадки |
| Скорость перемещения (в зависимости от вязкости компонента, радиуса и толщины контура уплотнителя) | до 200 мм/сек |
| Управление | дистанционный пульт: разработка программ дозирования и управление челночным столом |
| Привод | Высокоточный шаговый двигатель, рейка, ремень (опция – шаговый двигатель и рейка) |
| Рабочих программ | 9999 файлов (при 8000 символов в файле) |
| Напряжение | 220 В |
| Сжатый воздух | 4-6 бар. класс очистки: не ниже 4 по DIN ISO 8573-1 |
| Рабочая температура | 15-40 С0 |
| Влажность | до 70% |
| Габариты (ориентировочно), мм | 680*500*725 |
| Масса (ориентировочно) | 65 кг |
| Класс помещения по пожарной безопасности: | П-IIа в соответствии с «Правилами устройства электроустановок» |
| Гарантия | 12 месяцев |
- Манипулятор настольный для нанесения клея 531
Модель CBDJ-531RY Рабочий ход XYZ, мм 220*300*100 Осей 3 Вращение оси Z 360° опция Исполнение портальное Челночная платформа 1 или 2 Повторяемость перемещения ± 0,02 мм Полезная нагрузка на платформу до 10 кг (свыше 10 кг по запросу) Дозатор Сжатый воздух, картуш-держатель (картридж 310 мл), сменные аппликационные сопла крепление Luer Lock, ручная юстировка игольчатой насадки Скорость перемещения (в зависимости от вязкости компонента, радиуса и толщины контура уплотнителя) до 200 мм/сек Управление дистанционный пульт: разработка программ дозирования и управление челночным столом Привод Высокоточный шаговый двигатель, рейка, ремень (опция – шаговый двигатель и рейка) Рабочих программ 9999 файлов (при 8000 символов в файле) Напряжение 220 В Сжатый воздух 4-6 бар. класс очистки: не ниже 4 по DIN ISO 8573-1 Рабочая температура 15-40 С0 Влажность до 70% Габариты (ориентировочно), мм 680*500*725 Масса (ориентировочно) 65 кг Класс помещения по пожарной безопасности: П-IIа в соответствии с «Правилами устройства электроустановок» Гарантия 12 месяцев
