За последние 10 лет на территории России, Беларуси, Казахстана и Украины АСД-ТЕХНИКА поставила свыше 150 единиц оборудования по нанесению уплотнений — координатных манипуляторов, роботов, автоматических линий различных модификаций для различных областей применения.
АСД-ТЕХНИКА предлагает базовые технические предложения технологических участков по нанесению на поверхность тиксотропных бесшовных пенополиуретановых (ППУ) и пеносиликоновых (ПС) уплотнений (ведущего производителя уплотнительных систем — Rampf Polymer Solutions) для герметизации распашных конструкций (двери, люки, электросиловые щиты) по специальным требованиям (IP54-68, стойкость к горению, устойчивость к ледяной воде и ультрафиолету, низкое водопоглощение, взрывозащита).
Оборудование АСД-ТЕХНИКА позволяет вводить целевые добавки в компоненты, которые обеспечивают полимерным материалам приобретение следующих свойств: теплопроводность, радиопрозрачность, электропроводность. В качестве наполнителя могут быть металлические порошки, алмазная пыль, нитрат бора, алмаз, корунд, различные модификации графита, в том числе нанотрубки.
- уплотнение дверей, электротехнических шкафов, шкафов управления, корпусных металлоконструкций распашного типа
- корпуса и крышки электрооборудования, электрических счетчиков, светильников, рассеивателей
- уплотнение промышленных и автомобильных фильтров
Оборудование
Технология
Основные наименования изделий для выпуска
Дозирующая машина КОМПАКТ Д МП с двухкоординатным механизмом перемещения
- подготовка и дозирование вспененных 2-ух систем с 2-ухосевым координатным столом
- габариты зоны нанесения:
максимум — ось Х: 500 мм, ось Y: 500 мм
- расчетное кол-во деталей в смену (контур 2 м.) – до 500 шт.
Индивидуальные и мелкосерийные производства:
- фильтра панельные
- корпусные м/конструкции распашного типа
- крышки, люки
Дозирующая машина СТАНДАРТ Д МП с двухкоординатным механизмом перемещения
- подготовка и дозирование вспененных 2-ух компонентных систем с 2-ухосевым координатным столом
- габариты зоны нанесения:
максимум — ось Х: 500 мм, ось Y: 500 мм
- расчетное кол-во деталей в смену (контур 2 м.) – до 700 шт.
Серийные производства:
- фильтра панельные
- корпусные м/конструкции распашного типа
- крышки, люки
- автоматизированное прецизионное нанесение на горизонтальные и наклонные поверхности тиксотропного вспененного ППУ / ПС уплотнения по технологии FIPFG (Formed in Place Foamed Gasket)
- габариты зоны нанесения:
ось Х: от 750 до 3000 мм и более с шагом 250 мм,
ось Y: 500, 750, 1000 мм,
ось Z: ход от 70 мм до 500 мм.
- скорость при нанесении: max 100 мм/с
- расчетное кол-во деталей в смену (контур 2 м.) – до 1100 шт.
Мелкосерийные и серийные производства:
- шкафы электротехнические, управления, силовые,
- корпусные м/конструкции распашного типа
- корпуса и крышки электрических счетчиков, электрооборудования
- крышки бочек и иной тары
- разъемные корпуса вентиляторов, кондиционеров
- двери входные, межкомнатные
- двери, люки приточно-вытяжных и вентиляционных установок
- крышки светильников, рассеивателей
Преимущества ВЕКТОР МБУ перед СТАРТ МЭУ:
- усиленная двойная конструкция оси Х
- увеличенная динамика перемещения и ресурс работы
- скорость перемещения — 200-300 мм/с в зависимости от габарита изделия и типоразмера контура
- увеличенная динамика при работе с различными типоразмерами контура, в т.ч. на минимальных радиусах скругления
- точность отработки хода +/- 0.1-0.2мм
- ускорение до 7 м/с2
- автоматическое формирования программы траектории перемещения
- автоматизированное прецизионное нанесение на горизонтальные и наклонные поверхности тиксотропного вспененного полиуретанового (ППУ) уплотнения по технологии FIPFG (Formed in Place Foamed Gasket)
- 3D (трехмерное) нанесение
- габариты зоны нанесения:
ось Х: от 750 до 3000 мм и более c шагом 250 мм.,
ось Y: от 500 до 1250 мм с шагом 250 мм,
ось Z: ход от 70 мм до 500 мм.
- скорость при нанесении: max 300 мм/с
- расчетное кол-во деталей в смену (контур 2 м.) – до 1700 шт
Серийные производства деталей и изделий:
- см. выше
- изделия под уплотнение со сложной конфигурацией / траекторией сопрягаемых поверхностей
- штучные прокладки любой геометрии из нанесенного пенополиуретана / пеносиликона на основание (металл, клейкая основа, пластик)
- автоматизированное прецизионное нанесение на горизонтальные и наклонные поверхности тиксотропного вспененного силиконового уплотнения по технологии FIPFG (Formed in Place Foamed Gasket)
- 3D (трехмерное) нанесение
- габариты зоны нанесения:
ось Х: от 750 до 3000 мм и более с шагом 250 мм,
ось Y: от 500 до 1250 мм с шагом 250 мм,
ось Z: ход от 70 мм до 500 мм.
- скорость при нанесении: max 300 мм/с
- расчетное кол-во деталей в смену (контур 2 м.) – до 1000 шт
Серийные производства деталей и изделий:
- см. выше
- изделия под уплотнение со сложной конфигурацией / траекторией сопрягаемых поверхностей
- штучные прокладки любой геометрии из нанесенного пенополиуретана / пеносиликона на основание (металл, клейкая основа, пластик)
- автоматизированное прецизионное нанесение на горизонтальные и наклонные поверхности тиксотропного вспененного полиуретанового (ППУ) уплотнения (на поверхность) и жидкого полиуретанового (ППУ) уплотнения (в паз) по технологии FIPFG (Formed in Place Foamed Gasket)
- 3D (трехмерное) нанесение
- габариты зоны нанесения:
ось Х: от 750 до 3000 мм и более c шагом 250 мм.,
ось Y: от 500 до 1250 мм с шагом 250 мм,
ось Z: ход от 70 мм до 500 мм.
- скорость при нанесении: max 300 мм/с
- расчетное кол-во деталей в смену (контур 2 м.) – до 1500 шт
Серийные производства деталей и изделий:
- см. выше
- изделия под уплотнение со сложной конфигурацией / траекторией сопрягаемых поверхностей
- штучные прокладки любой геометрии из нанесенного пенополиуретана / пеносиликона на основание (металл, клейкая основа, пластик)

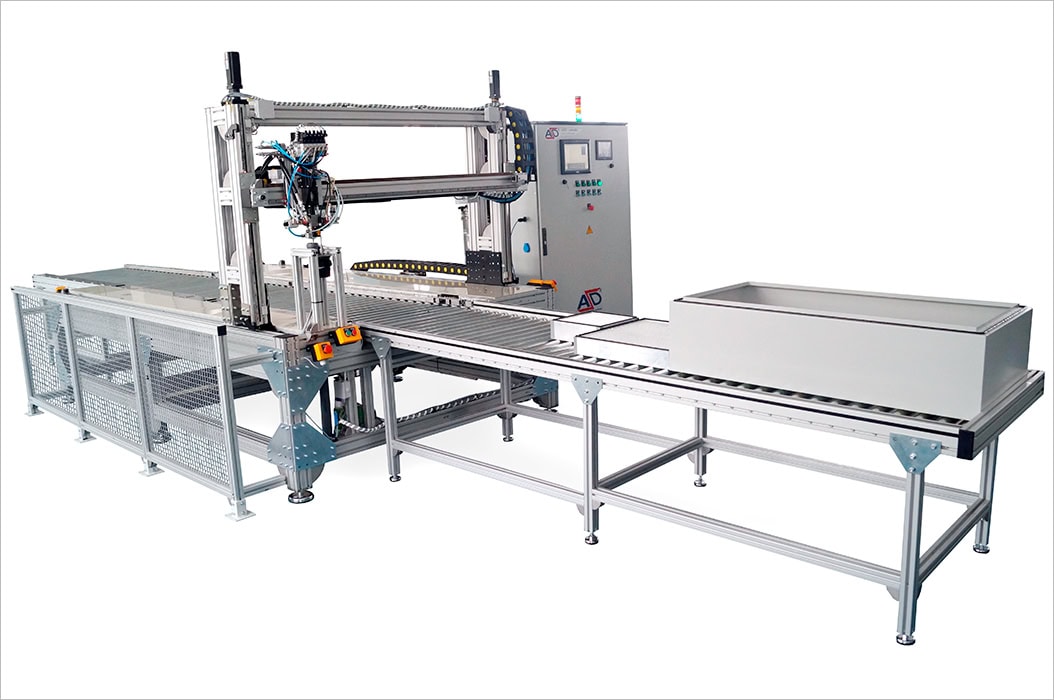

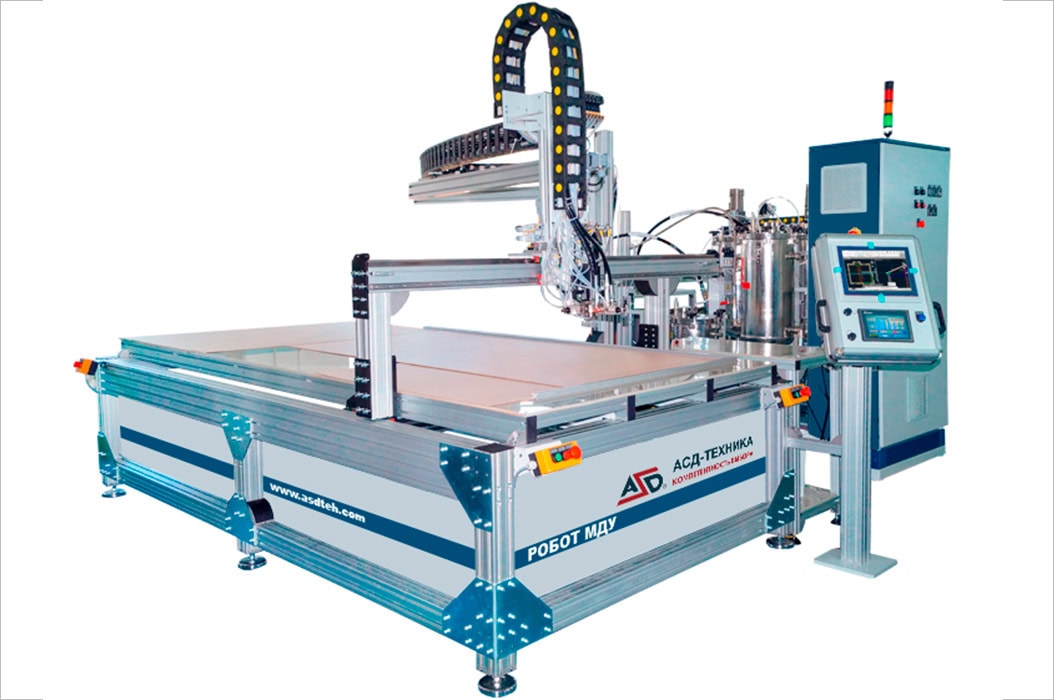

Дополнительные функции роботов-манипуляторов ВЕКТОР МБУ и РОБОТ МДУ:
- автоматическая юстировка сопла дозатора
- автоматическое определение типа изделия при помощи сканера штрих-кода
- визуализация траектории перемещения дозатора
- программы-шаблоны
- дополнительная 4-я поворотная ось с наклонным расположением дозатора
- автоматизированное прецизионное нанесение тиксотропных ППУ / ПС уплотнений по технологии FIPFG (Formed in Place Foamed Gasket)
- возможность интеграции роботизированного нанесения ППУ и ПС в одной установке
- габариты зоны нанесения: см. «Вектор» (иные максимальные габариты по согласованию)
- скорость при нанесении: max 350 мм/с
- расчетное кол-во деталей в смену (контур 2 м.) – до 1800 шт
- расчетное кол-во деталей в смену (контур 2 м.) на манипуляторе с конвейером – до 7000 шт
Серийное производство:
- промышленные фильтра (HEPA-фильтры, панельные, кассетные, карманные, рукавные)
- крупногабаритные фильтры (от 1000×1000 мм)
В целях изучения и оценки Вашими специалистами или структурными подразделениями технологических возможностей предлагаемого оборудования предложим готовый проект технологического участка, ответим на вопросы о его функциональных возможностях.По вопросам консультации, презентации и внедрения в Ваше производство оборудования для бесшовных уплотнений связывайтесь со специалистами АСД-ТЕХНИКА по электронной почте info@asdteh.com или по телефонам 8 800 2009219 (бесплатный звонок по всей России) и +375 29 627-26-22(Моб./Viber/WatsApp).
