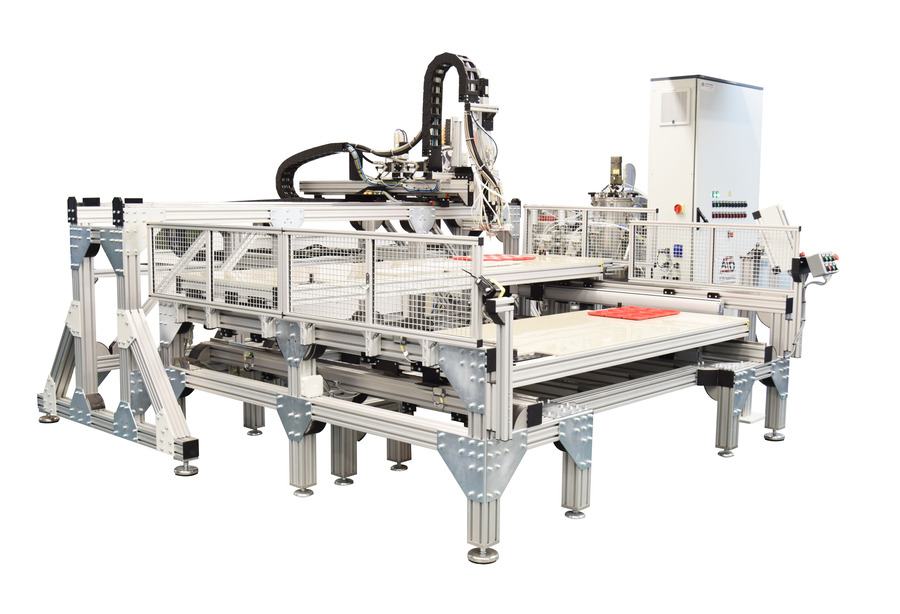

ASD.853 ВЕКТОР 4МБУ 001-04М ДКС Тверь
ТЕХНОЛОГИИ

Уплотнение (gasketing), Уплотнение гелем

Защита от IP54 до IP68

МАТЕРИАЛЫ
ОТРАСЛИ

Производство электрошкафов, производство промышленных фильтров, производство дверей, производство взрывозащищенных изделий, Светотехника, Производство фильтров

ОБРАЗЦЫ ИЗДЕЛИЙ, ПОЛУЧАЕМЫХ НА ОБОРУДОВАНИИ
Оборудование нанесения уплотнений и пенополиуретана и пеносикона

Манипулятор с высокоточными координатными линейными модулями на магнитных осях

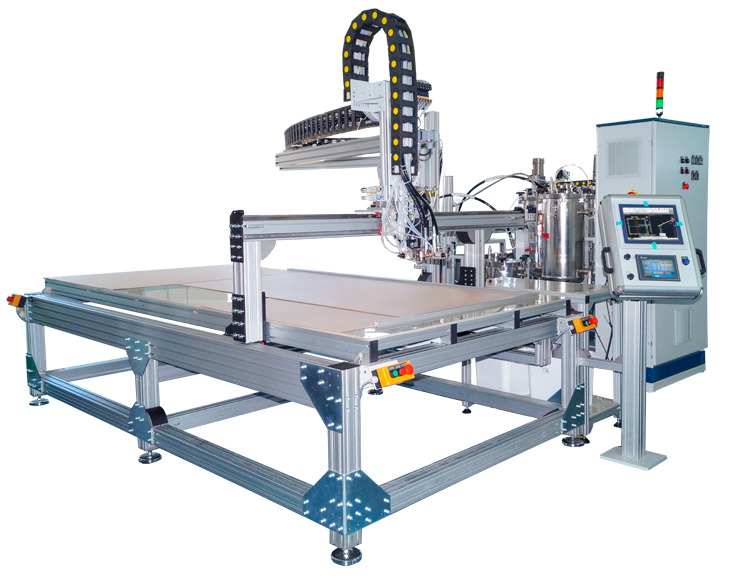

ASD.531 (САЛЮТ, МОСКВА)

Консольного типа с одноуровневым челночным столом

Технологические участки для нанесения бесшовных уплотнений по месту

Партальный манипулят для получения уплотнения  4-20 мм на поверхности и 3-10 мм для заливки в паз

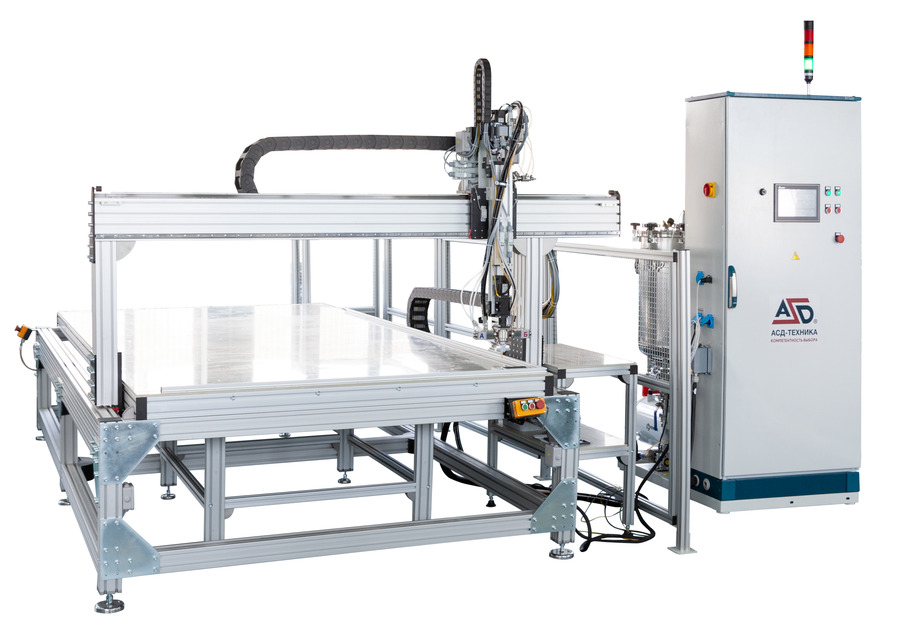

ASD.664 (УЭМЗ - МАССИНТЕХ, ЕКАТЕРИНБУРГ)

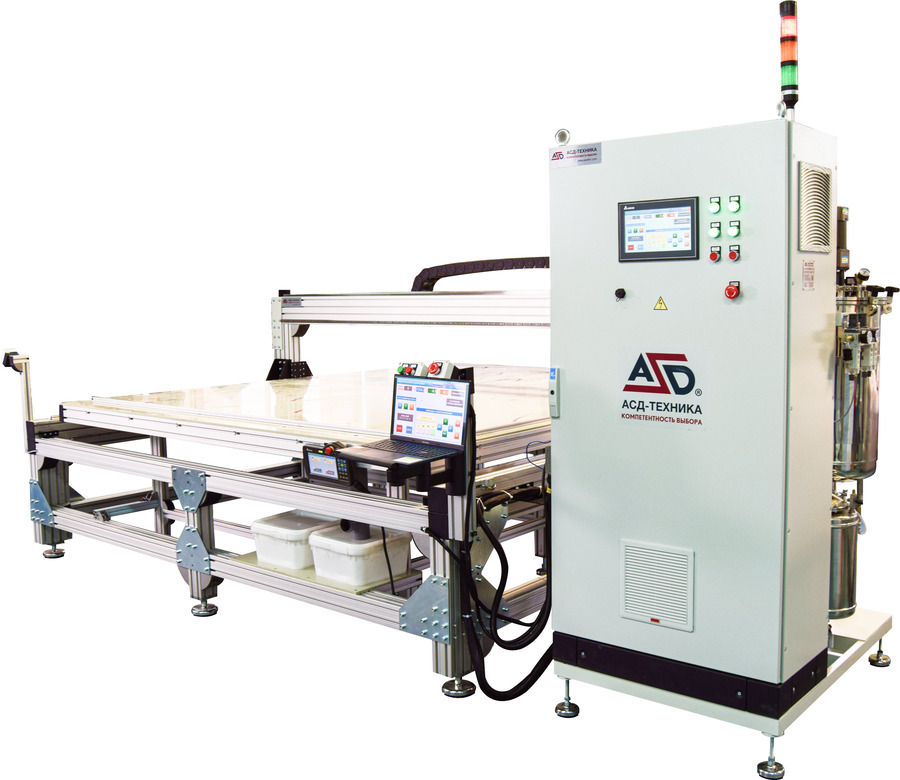

ASD.740 (ПРО ТОК - через АСД-КОМПОЗИТ, КРАСНОЯРСК)
ASD.844-1.DPHB ВЕКТОР 2МБУ 004-04М ДКС Тверь

Описание модели

Координатные манипуляторы серии ПОРТАЛ предназначены для нанесение бесшовных уплотнителей в разборных конструкциях с применением вспененных полиуретановых либо пеносиликоновых композиций. Применяется в производствах с серийными объемами выпуска, где требуется высокая скорость, динамика и большие значения рабочих ходов перемещений + автоматизация рабочих областей (карусельная, подкатные, ротационные и т.д.). Обладают повышенными динамико-эксплутационными характеристиками и оборудованы промышленным компьютером.

Координатные манипуляторы серии ПОРТАЛ обеспечивают получение уплотнительного контура шириной 5-20 мм на поверхности и от 2 мм для заливки в паз. Манипуляторы могут быть спроектированы для одновременной возможности нанесения уплотнения как на поверхность изделия (тиксотропные системы компонентов), так и в паз (жидкие системы компонентов). Манипуляторы серии ПОРТАЛ имеют производительность в 1,5-2 раза, чем манипуляторы серии ВЕКТОР.

Автоматическая корректировка позиции иглы / юстировка (опция)
При использовании специального лазерного устройства Вы можете автоматически скорректировать малейшие смещение в положении иглы и вернуть ее в рабочую позицию в системе координат.

Возможность создания программ путём графических построений на ПК
Наглядность построенных траекторий заливок помогает избежать грубых ошибок, которые возможны при наборе команд текстовыми кодами.

Импорт чертежей
Возможность импорта чертежей, созданных, например, в Autocad, Компас, Solid Works, в траектории для дальнейшего использования в программах манипулятора. Загрузка управляющих программ по сети Ethernet или WI-FI роутере.

Система считывания «Штрих кодов»

Возможность автоматического выбора программы нанесения в соответствии с штрих кодом считанных сканером запрограммированным в системе управления.

Тип манипулятораПортальный
Смесительное устройствоДинамическое, в комплекте с чиллером для поддержания температуры в смесительной камере
Рабочая зона2250Х1250 мм. и более (с шагом 250 мм по осям X и Y)
Диапазон ширин уплотненияПоверхность: 5-20 мм. Паз: от 2 мм.
Скорость перемещениялинейная (холостой ход) - до 1000 мм/с; при нанесении (линейная без радиусов) - до 1000 мм/с; при нанесении (R > 15 мм) - до 300 мм/с; при нанесении (R = 10 мм) - до 250 мм/с; при нанесении (R = 5 мм) - до 150 мм/с;
Реакторы компонентов2 шт. (А и Б)
Объём реакторов10 л (30, 60, 100) с системой нагрева / термостатирования
Соотношение смешения компонентов100:15 до 100:50
Система очисткиПромывка очистителем
Панель оператора10” цветной сенсорный
Хранение в памяти программ200 шт.
Дополнительная комплектация
  • плазменная подготовка поверхности
  • автоматическая юстировка наносящего сопла
  • автоматический выбор программы нанесения по штрих-коду
  • формирование программ нанесения из конструкторских программ
  • одноуровневый или двухуровневый челночный стол
  • доп.ограждение рабочей зоны (с учетом требований Заказчика)
    Основные характеристики системы автоматизации
    • собственное ПУ управления дозирующей машиной «ASD SmartDosing» и координатным манипулятором «ASD SmartMotion»
    • мобильная панель управления (реализует по месту команды управления координатным манипулятором)
    • пошаговый прогон программы без нанесения на манипуляторе с целью проверки корректности ее написания
    • режим перемещения от точки к точке и непрерывный обход контура
    • автоматический режим работы манипулятора по заданной программе
    • программная корректировка отступов наносимого уплотнения от крайних габаритов панелей (напр. при нанесении двойных параллельных контуров уплотнения, при несимметричном нанесении)
    • программирование основных команд перемещений при помощи стандартизированных G-кодов
    • программирование технологических (вспомогательных) команд в стандартизированных и специальных М-кодах
    • порта для подключения внешнего ПК Покупателя (ноутбука)
    • удаленный сервис-доступ
    ОСНОВНЫЕ ХАРЕКТЕРИСТИКИ
    Тип манипулятораПортальный
    Смесительное устройствоДинамическое, в комплекте с чиллером для поддержания температуры в смесительной камере
    Рабочая зона2250Х1250 мм. и более (с шагом 250 мм по осям X и Y)
    Диапазон ширин уплотненияПоверхность: 5-20 мм. Паз: от 2 мм.
    Скорость перемещениялинейная (холостой ход) - до 1000 мм/с; при нанесении (линейная без радиусов) - до 1000 мм/с; при нанесении (R > 15 мм) - до 300 мм/с; при нанесении (R = 10 мм) - до 250 мм/с; при нанесении (R = 5 мм) - до 150 мм/с;
    Реакторы компонентов2 шт. (А и Б)
    Объём реакторов10 л (30, 60, 100) с системой нагрева / термостатирования
    Соотношение смешения компонентов100:15 до 100:50
    Система очисткиПромывка очистителем
    Панель оператора10” цветной сенсорный
    Хранение в памяти программ200 шт.
    Дополнительная комплектация
    • плазменная подготовка поверхности
    • автоматическая юстировка наносящего сопла
    • автоматический выбор программы нанесения по штрих-коду
    • формирование программ нанесения из конструкторских программ
    • одноуровневый или двухуровневый челночный стол
    • доп.ограждение рабочей зоны (с учетом требований Заказчика)
      Основные характеристики системы автоматизации
      • собственное ПУ управления дозирующей машиной «ASD SmartDosing» и координатным манипулятором «ASD SmartMotion»
      • мобильная панель управления (реализует по месту команды управления координатным манипулятором)
      • пошаговый прогон программы без нанесения на манипуляторе с целью проверки корректности ее написания
      • режим перемещения от точки к точке и непрерывный обход контура
      • автоматический режим работы манипулятора по заданной программе
      • программная корректировка отступов наносимого уплотнения от крайних габаритов панелей (напр. при нанесении двойных параллельных контуров уплотнения, при несимметричном нанесении)
      • программирование основных команд перемещений при помощи стандартизированных G-кодов
      • программирование технологических (вспомогательных) команд в стандартизированных и специальных М-кодах
      • порта для подключения внешнего ПК Покупателя (ноутбука)
      • удаленный сервис-доступ
