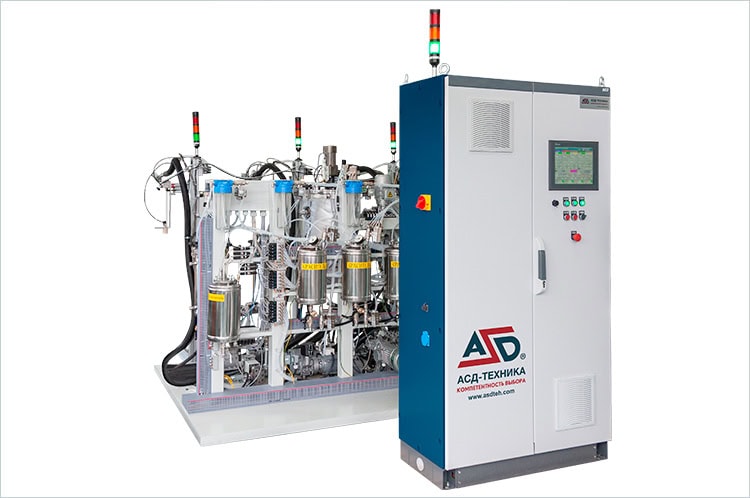

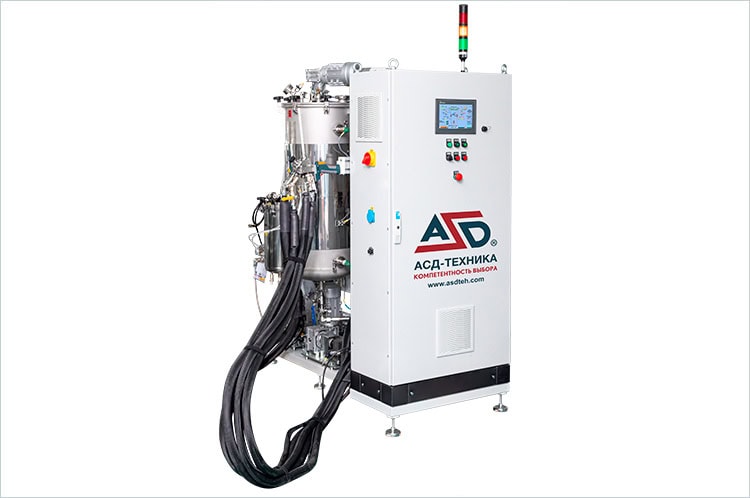

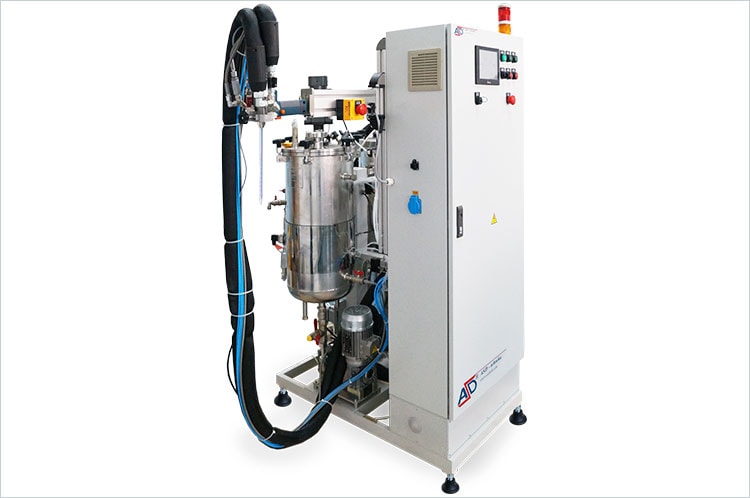

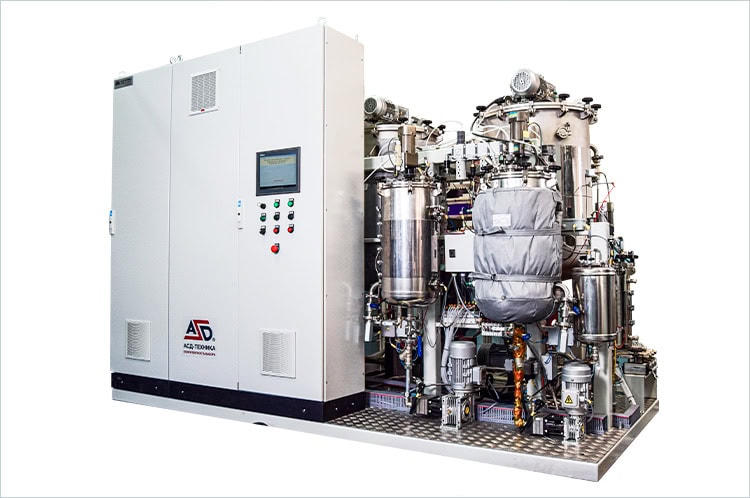

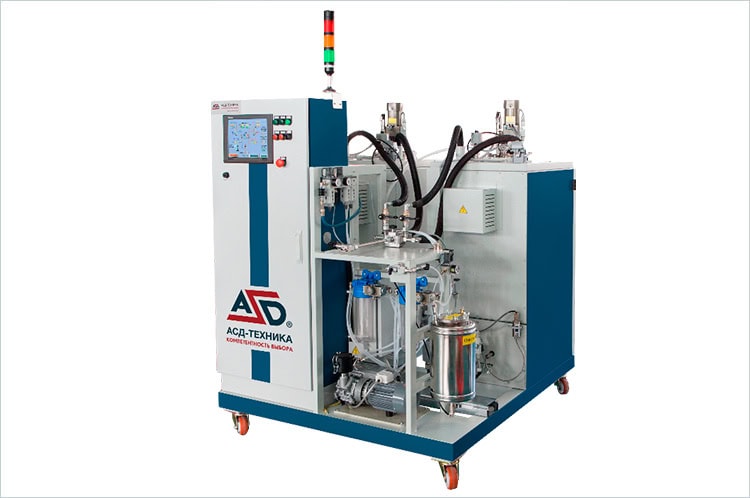

ДОЗИРУЮЩАЯ МАШИНА КОМПОЗИТ СПК
Описание модели
Специализированная дозирующая машина серии КОМПОЗИТ СПК производства АСД-ТЕХНИКА со смесительным устройством статического или динамического типа предназначена для дозирования двух- и трёхкомпонентных систем композитных материалов. Смешиваемые компоненты могут содержать неабразивные наполнители до 70%. Дозирующая машина представляет собой модульное решение для встраивания в производство изделий из различных композитных материалов методом пултрузии, пропитки, намотки композитных армирующих нитей и заливки композиций наполненных стеклоровингом, рубленым ровингом, стекло- и полимеро-микросферами (по технологии RTM, L-RTM — наполнение связующих веществ в закрытую форму — ваккумная инфузия),
Машины для дозировки и смешивания эпоксидных позволяют автоматизировать техпроцессы производства гибридных и композиционных материалов и обеспечивает приготовление всех типов термореактивных химических связующих: полиэфирных, эпоксидных, полиуретановых, модифицированных полиуретанов, модифицированных эпоксидов, эпоксиуретановых и др.
Автоматические устройства подготовки сырьевых компонентов минимизируют влияние человека на процесс смешивания и точной дозации компонентов. Оборудование может быть использовано, как индивидуальное техническое решение, так и отдельным узлом подготовки смеси для производственных линий, элементов конвейерных систем, координатных систем и роботов.
Применение оборудования для приготовления связующих:
- производство лопастей ветрогенераторов
- производство стеклопластиковых цистерн, труб, квадратного профиля, композитных баллонов
- производство композитной арматуры и профиля
- получение анкеров из базальтопластика
- нанесение износостойких антискользящих покрытий на любые поверхности (полы, стены, откосы)
- производство композитных корпусов надводных кораблей и летательных аппаратов
- изготовление аэродинамических кольцевых насадок на воздушные винты, лопасти винтов, валопроводы
Особенности дозирующей машины
Дозирующий узел обеспечивает высокоточное раздельное дозирование компонентов с забором из рабочих реакторов и подачей в смесительное устройство в нужной пропорции с возможностью программирования и визуализации рабочих параметров на панели оператора
- Машина оснащена высокоточными шестеренчатыми (плунжерными) прецизионными насосами с раздельным приводом.
- Привод насосов — асинхронный двигатель с частотным управлением. Что обеспечивает точную дозировку компонентов.
- Для контроля давления и предупреждения аварийных ситуаций на напорных линиях установлены датчики давления.
- Блок подготовки сжатого воздуха для работы пневматики и подачи сжатого воздуха в емкости для создания избыточного давления с регулировкой давления в каждой системе (системе пневматики и системе продавливания). Так же обеспечивается двухступенчатая очистка и осушка подаваемого сжатого воздуха. Предусмотрено реле минимального давления в системе подачи.
Оборудование может быть оснащено автоматической системой заправки компонентов из транспортной тары в расходные емкости дозирующей машины, что позволяет осуществлять непрерывный процесс производства изделий и устраняет контакт человека с исходными сырьевыми компонентами.
| ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ КОМПОЗИТ СПК | |
|---|---|
| Смесительное устройство | Статическое / Динамическое / Статико-динамическое |
| Реакторы компонентов | 2шт (А, Б) / 3 шт (А, Б, В) |
| Объём реакторов | 30/60/100/200 л |
| Производительность подачи материала | 0.5 – 50 г/с* |
| Соотношение смешения компонентов | от 100:5 до 100:100 * |
| Система очистки | Промывка очистителем / Замещение смеси в смесительном устройстве одним из компонентов |
| Перемешивание компонента | В наличии |
| Датчики минимального уровня компонентов | В наличии |
| Дозирующий узел | Шестерённые насосы / Плунжерные насосы |
| Производительность подачи материала | от 30 г/с* |
| Хранение в памяти программ нанесения | 10 шт. |
| Панель оператора | 7” цветной сенсорный экран |
| Питание | 380В/50Гц |
| Установленная мощность | 5,0 кВт |
| Сжатый воздух | 20 л/мин, 6 бар |
* – параметр подбирается в соответствии с системой компонентов, соотношением смешивания и требуемой производительностью
Специализированное программное обеспечение «ASD SmartDosing» полностью на русском языке, разработано компанией АСД-ТЕХНИКА специально для данного применения.
Возможность заливки смеси непрерывно (по нажатию кнопки на смесительном устройстве) либо заданными дозами (программируется время заливки).
Программирование и контроль с панели оператора:
- соотношения смешения компонентов,
- производительность подачи смеси (г/сек),
- давление в линиях подачи дозирующих насосов,
- время до смены смесителя (в зависимости от «времени жизни смеси») и др.
Возможностью быстрой смены программы заливки без остановки процесса производства. Хранение программ в энергонезависимой памяти системы управления.
Загрузка управляющих программ по сети Ethernet и WI-FI(опция)
Система формирования отчетов
Встроенный рабочий журнал учета данных:
- учет выполнения нанесение (с разделением по номеру заказа, номеру оператора);
- учет расхода и параметров;
Возможность копирования данных (на flash-носитель) с выводом файла отчета в формате MS EXCEL.
