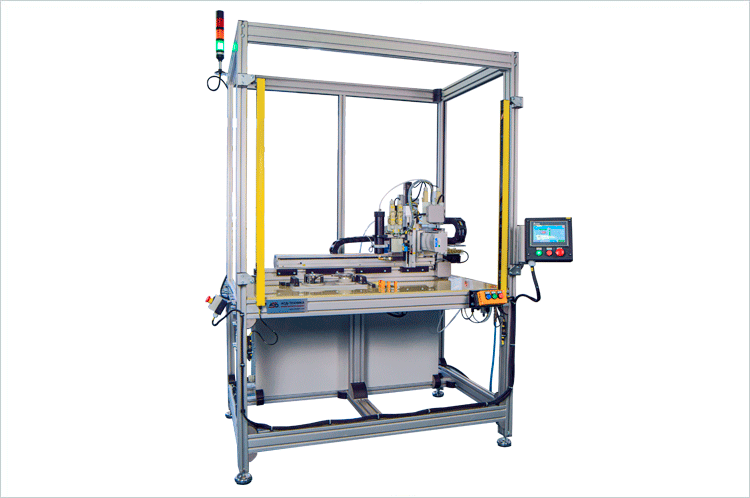

КООРДИНАТНЫЙ МАНИПУЛЯТОР КАБИННЫЙ МК

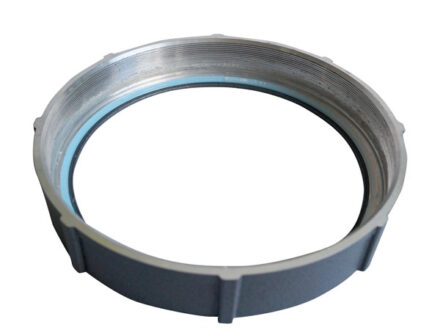

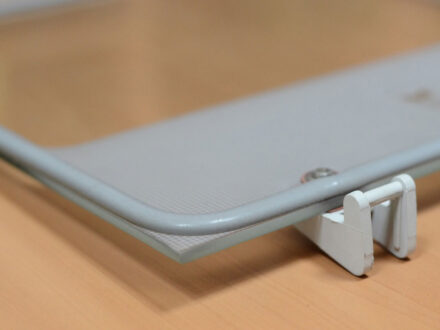

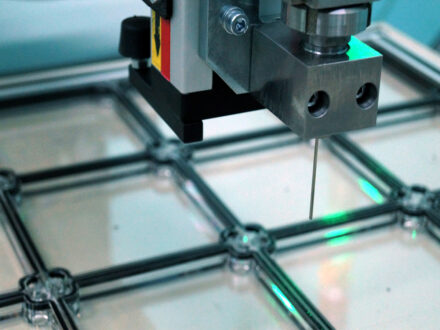

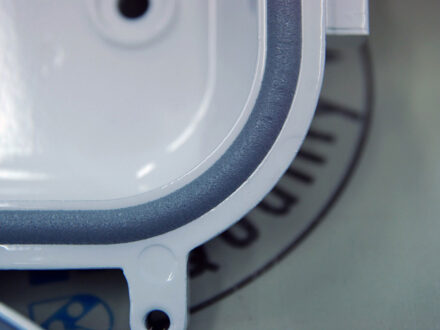

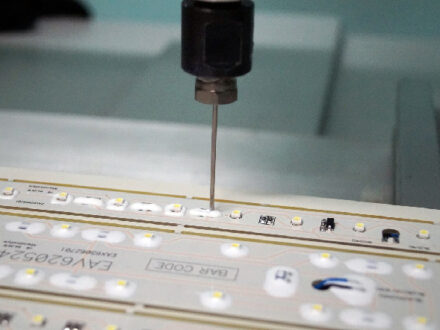

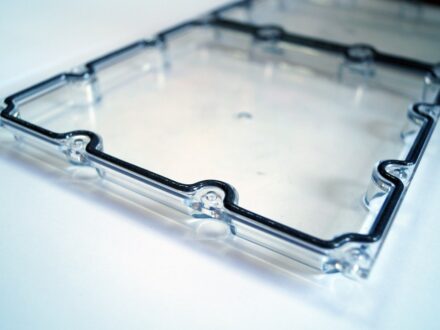

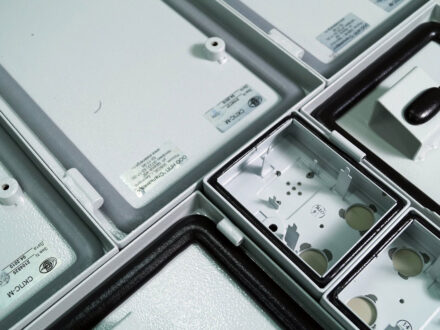

ОБРАЗЦЫ ИЗДЕЛИЙ, ПОЛУЧАЕМЫХ НА ОБОРУДОВАНИИ
ТЕХНОЛОГИИ
Описание модели
Координатные манипуляторы серии КАБИННЫЙ изготавливаются с ограждением рабочей зоны прозрачными стенками. Манипулятор может исполняться для нанесения клеев-герметиков, геля, заливки компаунда.
Координатные манипуляторы серии КАБИННЫЙ МК имеют защитную рабочую зону и защиту узлов оборудования и координатных осей от механического воздействия и воздействия пыли. Оборудуется дозирующими узлами и устройствами для:
- нанесения уплотнительного контура из пенополиуретана, пеносиликона
- заливки герметизирующих компаундов, эпоксидных смол
- нанесения клеёв и клеёв-герметиков
- оснащаются лампами отверждения компонентов в УФ-среде
Производительность:
- микродозы, г/с 0,10 – 1,5
- малые дозы, г/с 1,5 – 7,5
- средние дозы, г/с 7,5 – 15
- большие дозы, г/с 15 – 50
| Тип манипулятора | Консольный / Портальный |
|---|---|
| Рабочая зона | до 750x500 (подбор с учетом готовых тех. решений) |
| Скорость перемещения при нанесении | до 100 мм/с |
| Точность позиционирования | ±0,2 мм |
| Дозирующая машина | исполнение для герметичной заливки литьевыми компаундами, вспененными компаундами, однокомпонентными клеями |
| Дополнительная комплектация | Автоматическая юстировка наносящего сопла, УФ-лампы отверждения, захваты-манипуляторы перемещения заготовок, вентиляция рабочей зоны |
* – шаг изменения габаритов рабочей зоны — 250 мм, окончательные размеры рабочей зоны согласовываются с производителем
** – по запросу изменение диапазона ширин наносимого уплотнения
Для управления манипулятором применяется специальное программное обеспечение «ASD SmartMotion», для управления дозирующей машиной — специальное ПО «ASD SmartDosing». ПО поставляется на русском языке, и разработано специально для применения с технологией Gasketing.
Программирование и контроль с панели оператора:
- соотношения смешения компонентов;
- производительность подачи смеси;
- давление в линиях подачи дозирующих насосов;
- min давление в пневмосистеме;
- время до автоматической очистки смесительной камеры;
- параметры очистки.
Программирование перемещений с помощью G-кодов.
Задание ширины уплотнения, начала-окончания контура в программе перемещения с помощью специальных М-кодов.
Возможностью быстрой смены программы нанесения в процессе работы.
Хранение программ в энергонезависимой памяти системы управления.
Создание, редактирование, загрузка программ перемещений осуществляется с внешнего ПК.
| Хранение в памяти программ нанесения | 10 шт. |
|---|---|
| Панель оператора | 7” цветной сенсорный экран |
| Питание | 380В/50Гц |
| Установленная мощность | 5,0 кВт |
| Сжатый воздух | 50 л/мин, 6 бар |
- ОСНОВНЫЕ ХАРЕКТЕРИСТИКИ
Тип манипулятора Консольный / Портальный Рабочая зона до 750x500 (подбор с учетом готовых тех. решений) Скорость перемещения при нанесении до 100 мм/с Точность позиционирования ±0,2 мм Дозирующая машина исполнение для герметичной заливки литьевыми компаундами, вспененными компаундами, однокомпонентными клеями Дополнительная комплектация Автоматическая юстировка наносящего сопла, УФ-лампы отверждения, захваты-манипуляторы перемещения заготовок, вентиляция рабочей зоны * – шаг изменения габаритов рабочей зоны — 250 мм, окончательные размеры рабочей зоны согласовываются с производителем
** – по запросу изменение диапазона ширин наносимого уплотнения
- СИСТЕМА УПРАВЛЕНИЯ
Для управления манипулятором применяется специальное программное обеспечение «ASD SmartMotion», для управления дозирующей машиной — специальное ПО «ASD SmartDosing». ПО поставляется на русском языке, и разработано специально для применения с технологией Gasketing.
Программирование и контроль с панели оператора:
- соотношения смешения компонентов;
- производительность подачи смеси;
- давление в линиях подачи дозирующих насосов;
- min давление в пневмосистеме;
- время до автоматической очистки смесительной камеры;
- параметры очистки.
Программирование перемещений с помощью G-кодов.
Задание ширины уплотнения, начала-окончания контура в программе перемещения с помощью специальных М-кодов.
Возможностью быстрой смены программы нанесения в процессе работы.
Хранение программ в энергонезависимой памяти системы управления.
Создание, редактирование, загрузка программ перемещений осуществляется с внешнего ПК.
Хранение в памяти программ нанесения 10 шт. Панель оператора 7” цветной сенсорный экран Питание 380В/50Гц Установленная мощность 5,0 кВт Сжатый воздух 50 л/мин, 6 бар

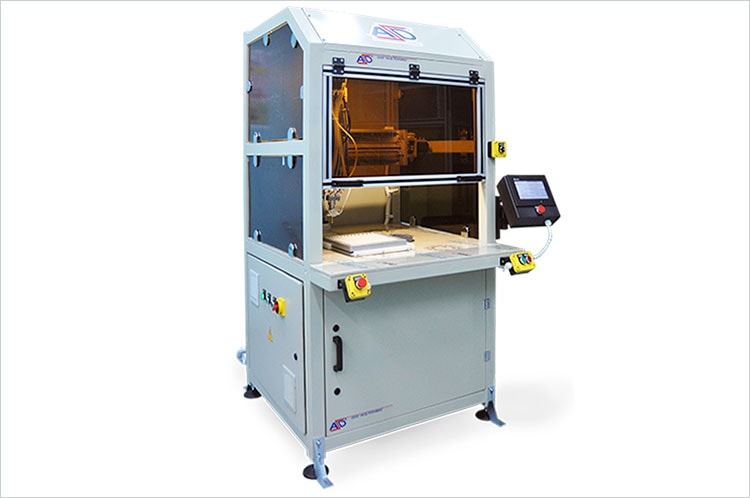

Координатный манипулятор кабинного типа для нанесения пенополиуретанового уплотнительного контура

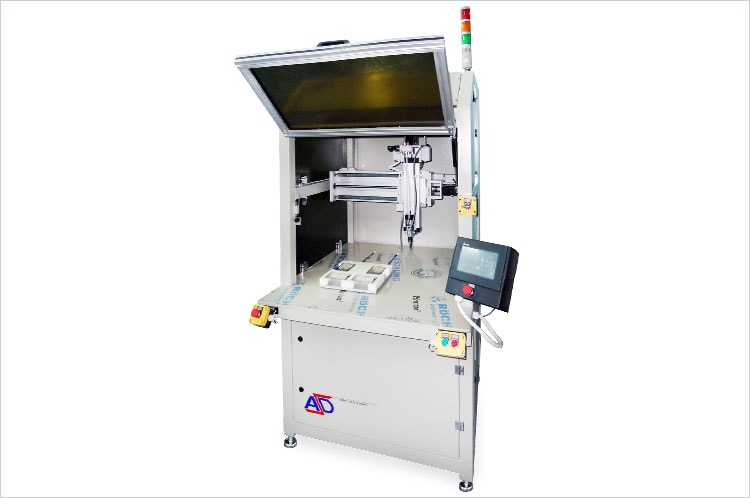

Координатный манипулятор кабинного типа для склейки/герметизации изделий однокомпонентным клеем-герметиком
ПРЕИМУЩЕСТВА
- Коодинатный манипулятор
- Портальный тип конструкции.
- Компактное исполнение.
- Идеально при нанесении на малогабаритные изделия.
- Точность позиционирования +/- 0,1 мм.
- Шаговый привод осей.
- Дозирующая машина
- Система управления дозирующими насосами с сервоприводом обеспечивает точное дозирование и высокое качество.
- Точное дозирование от 0,5 г/с.
- Электронно-регулируемые соотношение и производительность.
- Электронно-регулируемые соотношение компонентов и производительность.
- Специальные исполнения смесительных устройств.
- Устройство предотвращения скапывания (anti-dripping system) – минимизирует скапывание смеси из сопла аппликационной трубки в паузах между нанесениями.
- Модельный ряд смесительных головок различной производительности (от 0,5 грамм).
- Система управления
- Промышленный компьютер с 12″ цветным сенсорным дисплеем для программирования и визуализации.
- Высокопроизводительный контроллер управления перемещением.
- Программирование перемещения с помощью команд и по заранее подготовленным шаблонам.
- Программирование соотношения компонентов и производительности без механической настройки.
- Задание производительности в программе нанесения для получения требуемой геометрии контура.
