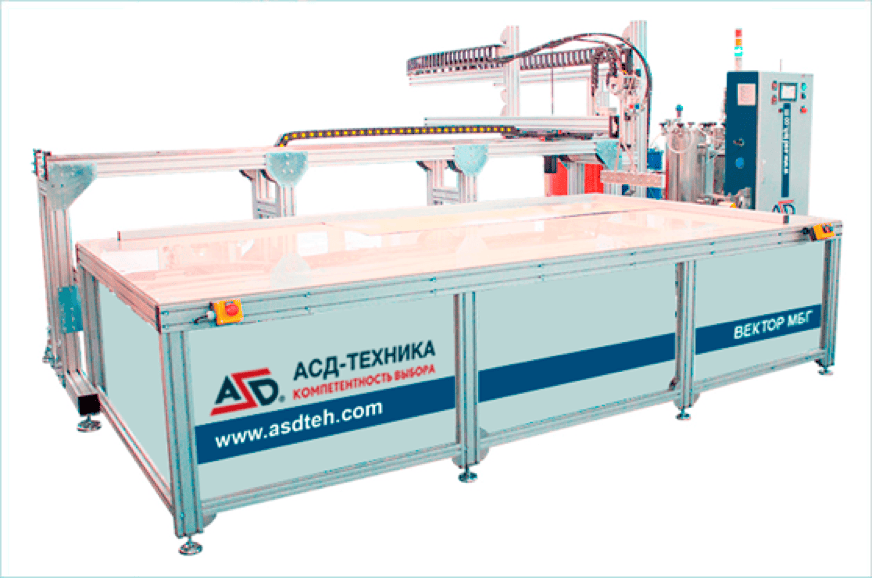

КООРДИНАТНЫЙ МАНИПУЛЯТОР ВЕКТОР МБК для нанесения клея
Высокоскоростной координатный манипулятор серии ВЕКТОР МБК с габаритами 3000*1500*70 мм предназначен для нанесения двухкомпонентных жидких полиуретановых клеев.
В составе с автоматической системой подкачки компонента А и Б из транспортной тары (бочки 200л) в реакторы компонента А и Б дозирующей машины координатный манипулятор рассчитан на 3-х сменных режим работы с производительностью нанесения клея 10-40 г/с.
Ключевыми преимуществами высокоскоростной координатный манипулятор серии ВЕКТОР МБК нанесения двухкомпонентного является:

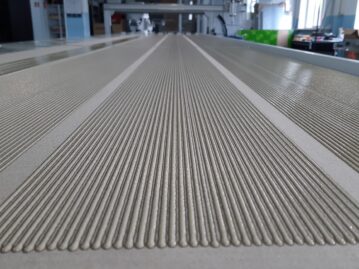

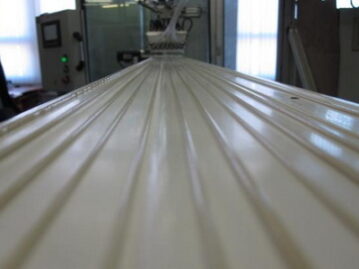

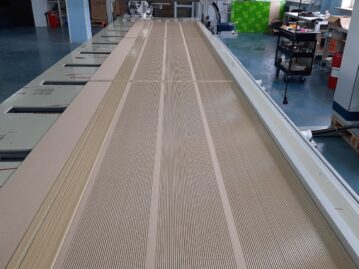

- обеспечение равномерного нанесения по плоской площади обкладки больших габаритов
- максимально высокое качество рецептуры смешения клея
- увеличение производительности в несколько раз по сравнению с другими типами нанесения
- снижение отходов
- быстрая переналадка с одной карты нанесения на другую

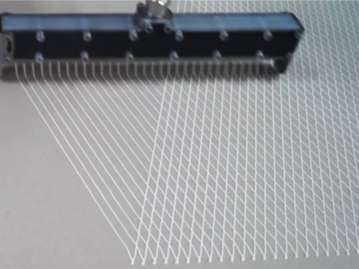

- сменные клеенаносящие планки шириной 350 и 500 мм.
Специализированное программное обеспечение собственной разработки «ASD SmartDosing» обеспечивает:
- дублирование основных управляющих функций на отдельных пультах управления с помощью стационарных кнопок и выключателей (на системе управления, на рабочем столе)
- система защиты работы линии по наличию компонента, давлению в системе.
- система автоматической остановки и фиксации сервоприводов по оси Z при отключении электроэнергии (для избежания опускания смесительного устройства на изделие во время нанесения уплотнений)
- возможна установка беспроводного зарытого удаленного доступа для режимов наладки оборудования.
Основные технические характеристики:
- производительность – 10-40 г/сек
- соотношение перерабатываемых компонентов – от 100:10 до 100:50.
- тип смешивания компонентов — статическое.
Оборудование обеспечивает переработку двухкомпонентных клеев различных производителей.
Области применения ПУР-клея: производство всех видов фильтров (для техники, для промышленности), сэндвич-панелей, легких строительных плит, изделий из волокнистого цемента и прочих материалов, производство. В последнее время все большее распространение получает производство сэндвич-панелей с композитной и металлической (композиционной) сотовой прослойкой, которая обеспечивает сверхлегкость конструкции, теплоизоляцию и огнестойкость при оптимальных прочностных свойствах.
| ОСНОВНЫЕ ХАРАКТЕРИСТИКИ ВЕКТОР МБК для нанесения клея | |
|---|---|
| ДОЗИРУЮЩАЯ МАШИНА | |
| Автоматическая подача компонента из транспортной тары | 200 л (1 куб.м) |
| Реактор расходный (по требованию), в т.ч. датчик уровня, нагрев, манометр | 30, 100 л. |
| Производительность, г/сек | 20-50 |
| Тип насоса | Шестеренный с регулируемым приводом |
| Программ дозирования в памяти машины | 10 |
| КООРДИНАТНЫЙ МАНИПУЛЯТОР | |
| Макс. габарит панели, мм | 3.000*1.250*70 |
| Клеенаносящая планка, мм | 250, 300 мм с шагом клеенаносящих сопел 10 мм |
| Скорость перемещения, мм. сек | до 150 (при нанесении) |
| Плотность нанесения, г/м2 | до 400 |
| Расчетное время обработки панели 3000*1250 мм, сек | 90 |
| Защита от полимеризации | емкость с затворной жидкостью (ручная установка на планку) |
| Программ перемещения в памяти машины | 100 |
| СИСТЕМА УПРАВЛЕНИЯ | |
| Программное обеспечение | «ASD SmartMotion» на базе программируемого логического контроллера является собственной разработкой АСД-ТЕХНИКА с индивидуальной адаптацией под конкретную технологию и область применения, и разработано специально для применения с технологией Gasketing. |
| Пульт управления |
|
| Рабочий журнал (Журнал учета данных) |
|
| Удаленный доступ | дистанционный доступ со стороны сервисной службы Продавца к системе управления через модем (в комплекте) |
Срок изготовления: 90 дней
