ДОЗИРУЮЩАЯ МАШИНА МИКРОДОЗАТОР СВ
Описание модели
Дозирующая машина серии МИКРОДОЗАТОР СВ предназначена предназначена для автоматизации дозирования двухкомпонентных или однокомпонентных составов с массой заливки в изделие до 1 г.
*Технология дозирования для заливок массой от 1,0 г. успешно реализованы на дозирующей машине КОМПАКТ

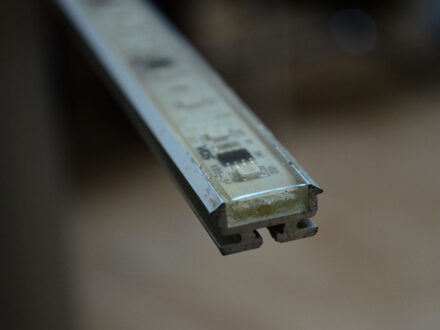

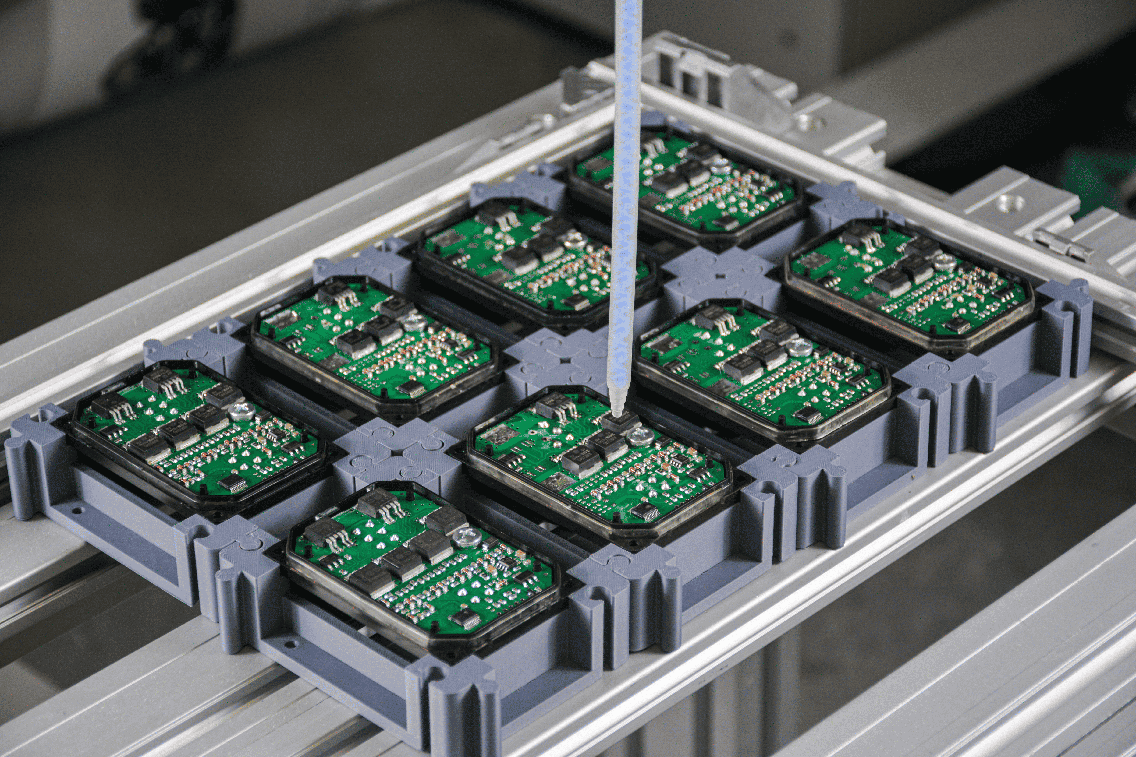

Микродозирование может применяться в производстве электронных мелкосерийных изделий малого размера: например, трансформаторы, конденсаторы, изоляторы. Перерабатываются системы силиконовых, полиуретановых и эпоксидных компаундов. Технология поэтапной заливки с возможностью бесступенчатой регулировки соотношения и производительности обеспечивает качественное смешение и равномерное распределение изолирующего материал по всему объему в конструкции.
За счет использования в конструкции машины винтовых насосов, МИКРОДОЗАТОР перерабатывает двухкомпонентные системы любой наполненности (например, вязкие, с содержанием кварца до 30%).
Применение в производстве при изготовлении:
- микроплат
- микроэлементов в различных отраслях промышленности, в том числе и специального назначения.

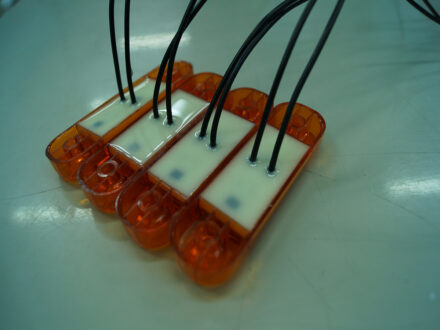

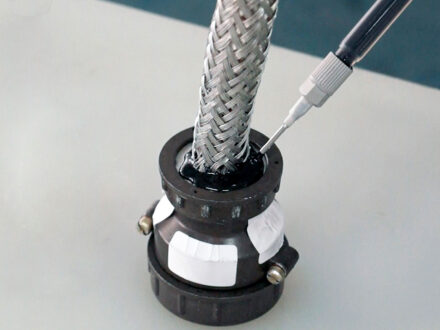

- микрогерметизация

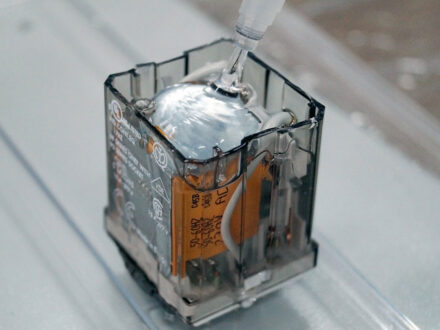

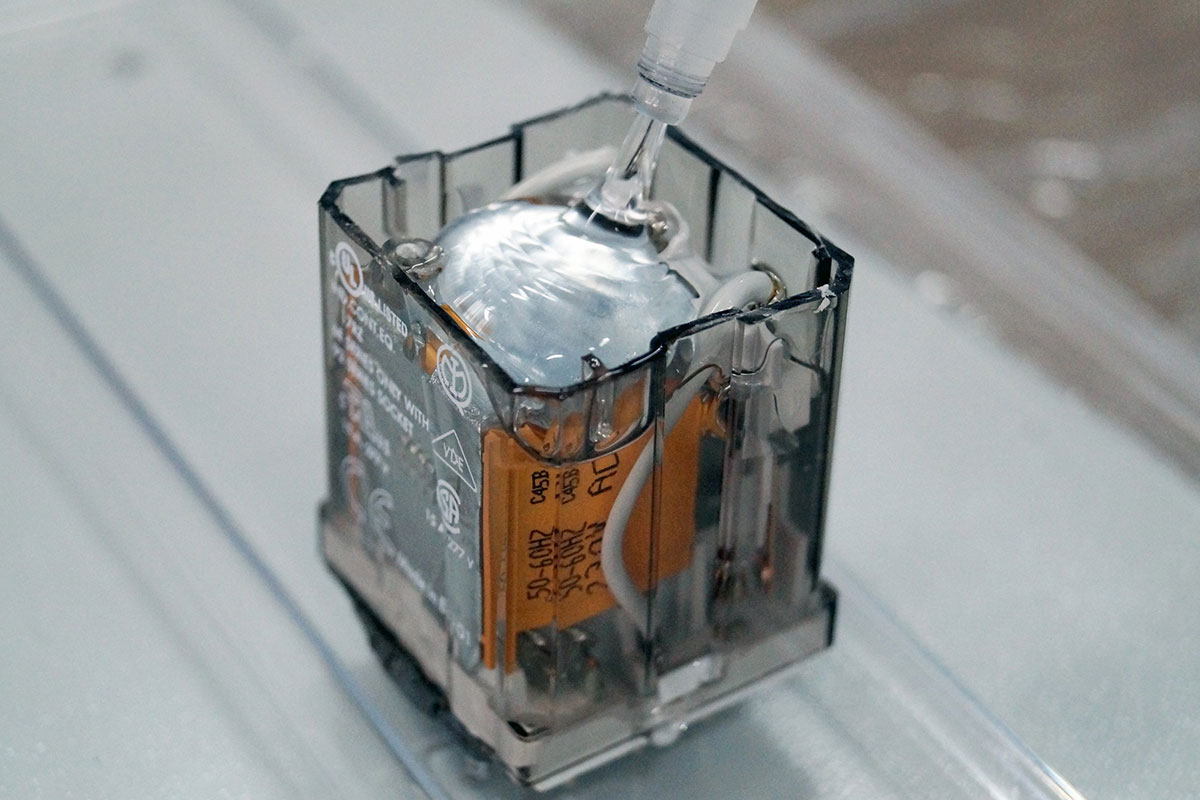

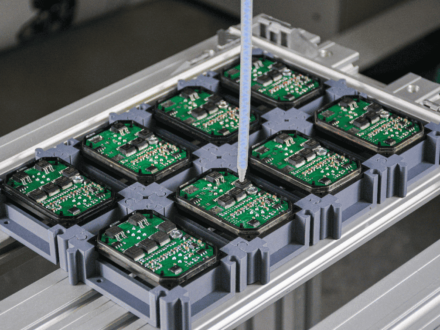

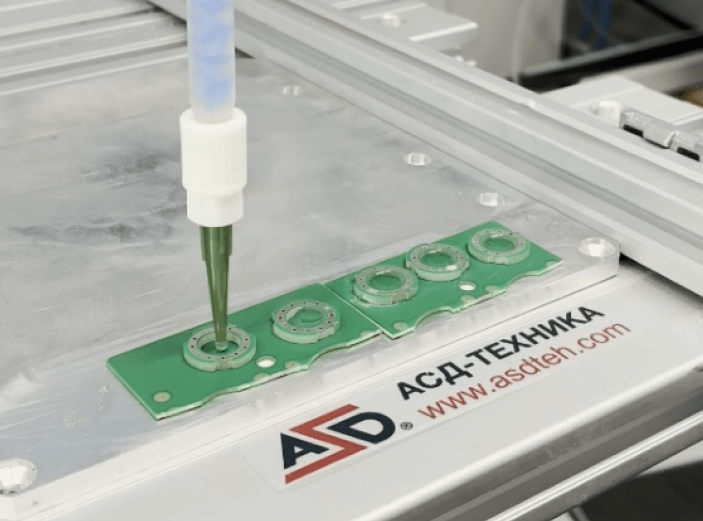

- микрозаливка плат

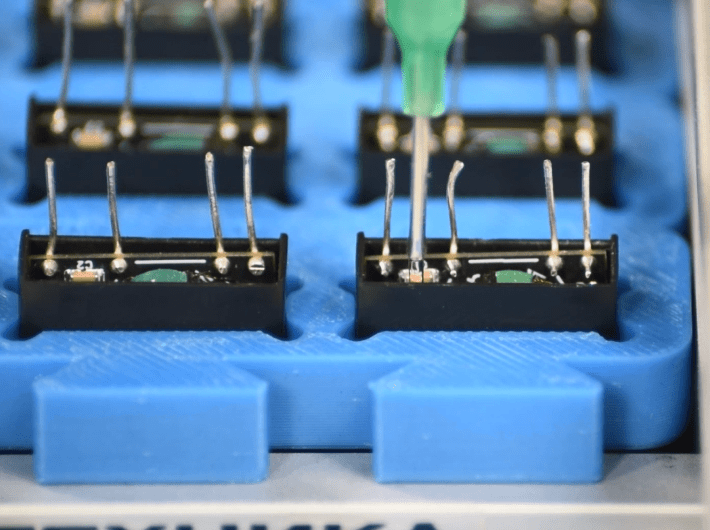

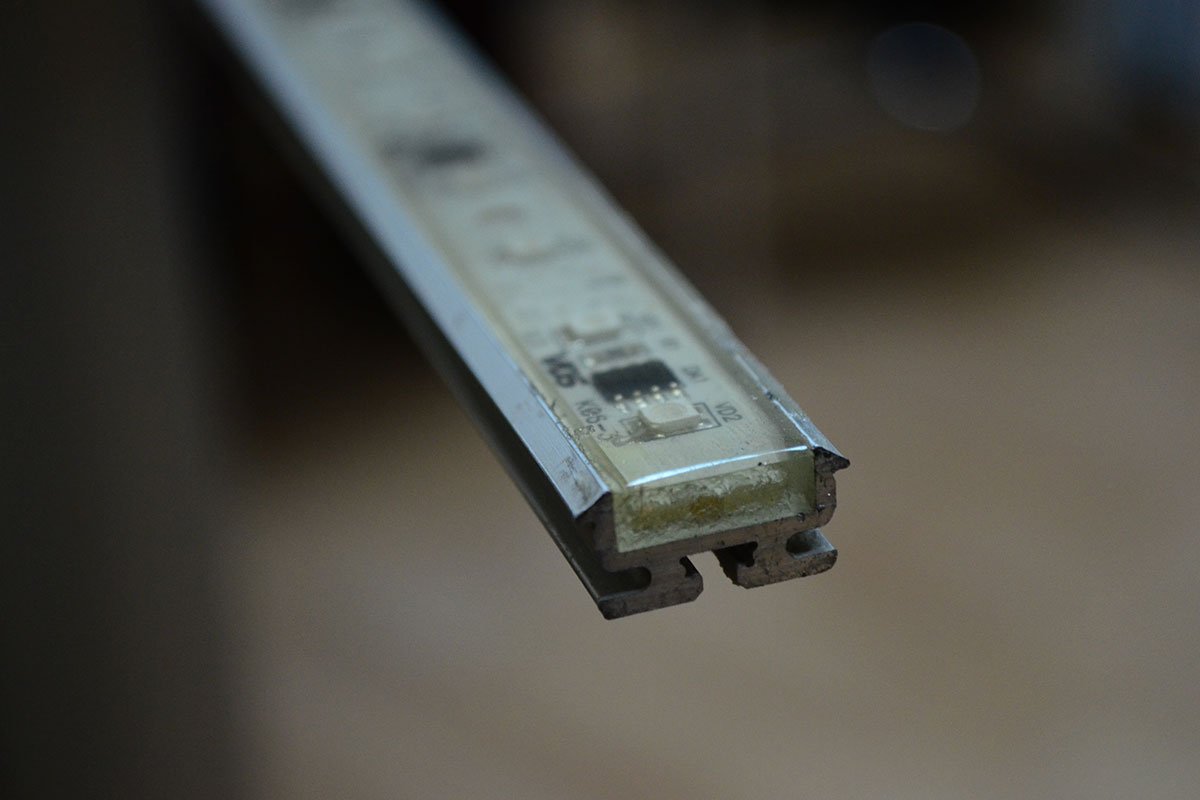

- компаундирование микроизделий
- склеивание с нанесением микрошвов
- электронных устройств
- блоков питания
Особенности дозирующей машины
- Машина оснащена высокоточными винтовыми прецизионными насосами с раздельным приводом.
- Привод насосов — асинхронный двигатель с частотным управлением. Что обеспечивает точную дозировку компонентов.
- Для контроля давления и предупреждения аварийных ситуаций на напорных линиях установлены датчики давления.
- Блок подготовки сжатого воздуха для работы пневматики и подачи сжатого воздуха в емкости для создания избыточного давления с регулировкой давления в каждой системе (системе пневматики и системе продавливания). Так же обеспечивается двухступенчатая очистка и осушка подаваемого сжатого воздуха. Предусмотрено реле минимального давления в системе подачи.
- дегазация с раздельным вакуумированием компонентов в тонком слое и визуальным контролем качества дегазации;
- электропривод перемешивания необходимого компонента;
- производительность от 0,03 до 0,50 г/сек (интервально или непрерывно).

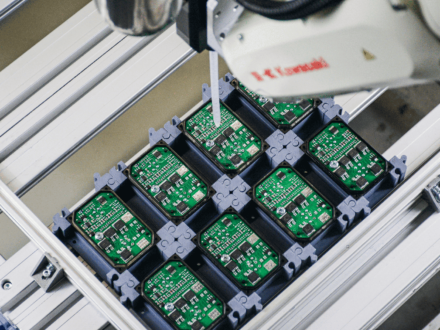

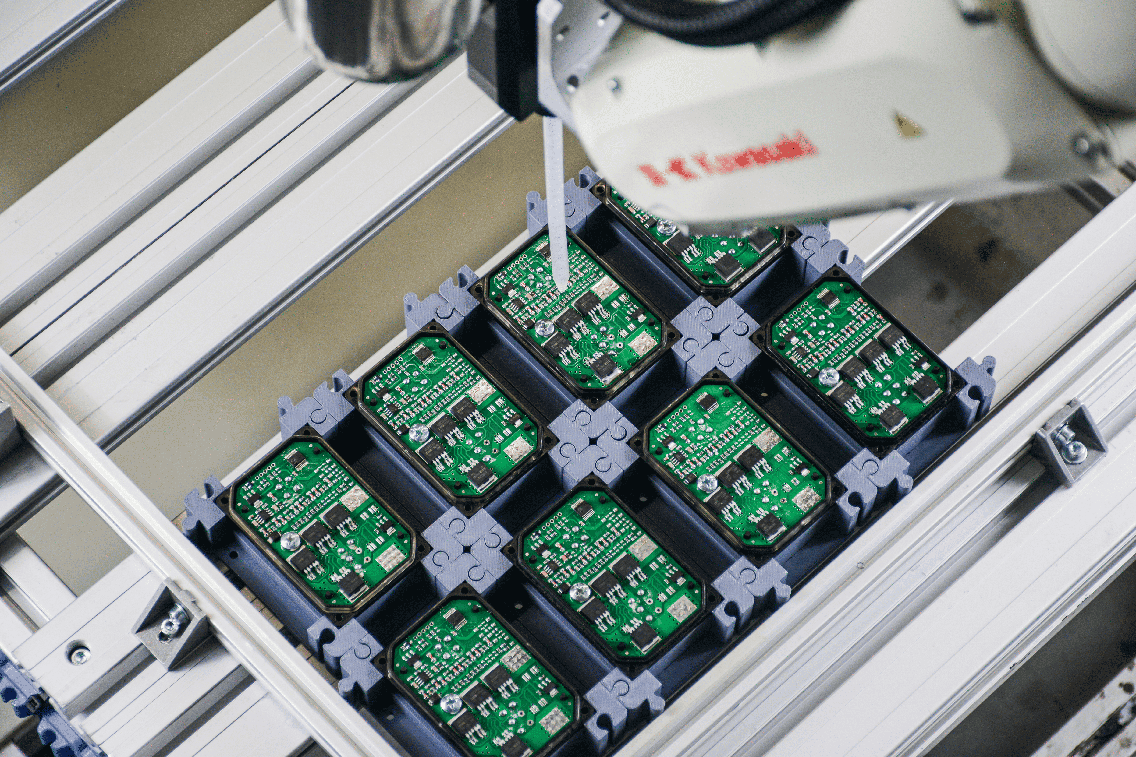

Может поставляться с настольным координатным манипулятором для автоматизации процесса мелкосерийной заливки изделий.
| ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ МИКРОДОЗАТОР СВ | |
|---|---|
| Смесительное устройство | Статическое |
| Реакторы компонентов | 2шт (А, Б) |
| Объём реакторов | 1 л (3л/5л) |
| Дозирующий узел | 2 высокоточных винтовых насоса |
| Производительность подачи материала | 0.03 – 10 г/с* |
| Панель оператора | 7” цветной сенсорный экран |
| Хранение в памяти программ | 10 шт. |
| Перемешивание компонента | В наличии |
| Дегазация компонента | Опционно* |
| Электронагрев компонента | Опционно* |
| Датчики минимального уровня компонентов | В наличии |
| Питание | 220В/50Гц |
| Установленная мощность | 1,0 кВт |
| Сжатый воздух | 10 л/мин, 6 бар |
* – параметр подбирается в соответствии с системой компонентов, соотношением смешивания и требуемой производительностью
Специализированное программное обеспечение «ASD SmartDosing» полностью на русском языке, разработано компанией АСД-ТЕХНИКА специально для данного применения.
Возможность заливки смеси непрерывно (по нажатию кнопки на смесительном устройстве) либо заданными дозами (программируется время заливки).
Программирование и контроль с панели оператора:
- соотношения смешения компонентов,
- производительность подачи смеси (г/сек),
- давление в линиях подачи дозирующих насосов,
- время до смены смесителя (в зависимости от «времени жизни смеси») и др.
Возможностью быстрой смены программы заливки без остановки процесса производства. Хранение программ в энергонезависимой памяти системы управления.
Загрузка управляющих программ по сети Ethernet
Система формирования отчетов
Встроенный рабочий журнал учета данных:
- учет выполнения нанесение (с разделением по номеру заказа, номеру оператора);
- учет расхода и параметров;
Возможность копирования данных (на flash-носитель) с выводом файла отчета в формате MS EXCEL.
