Описание модели

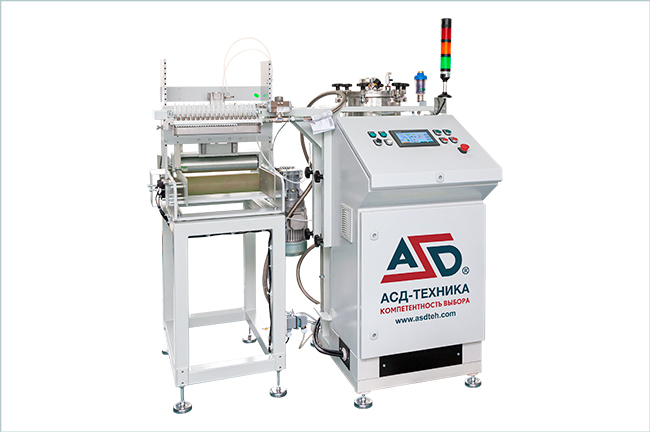

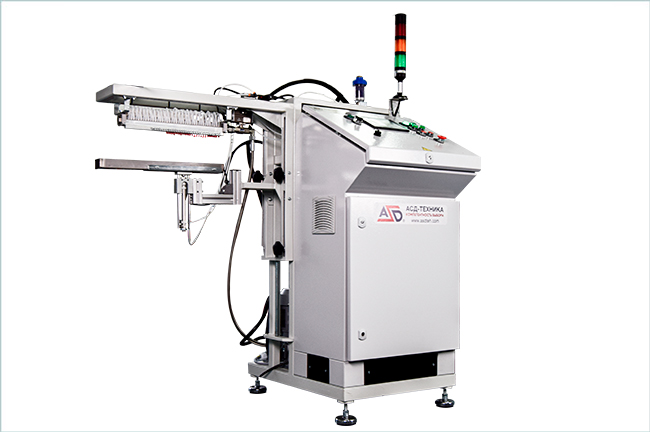

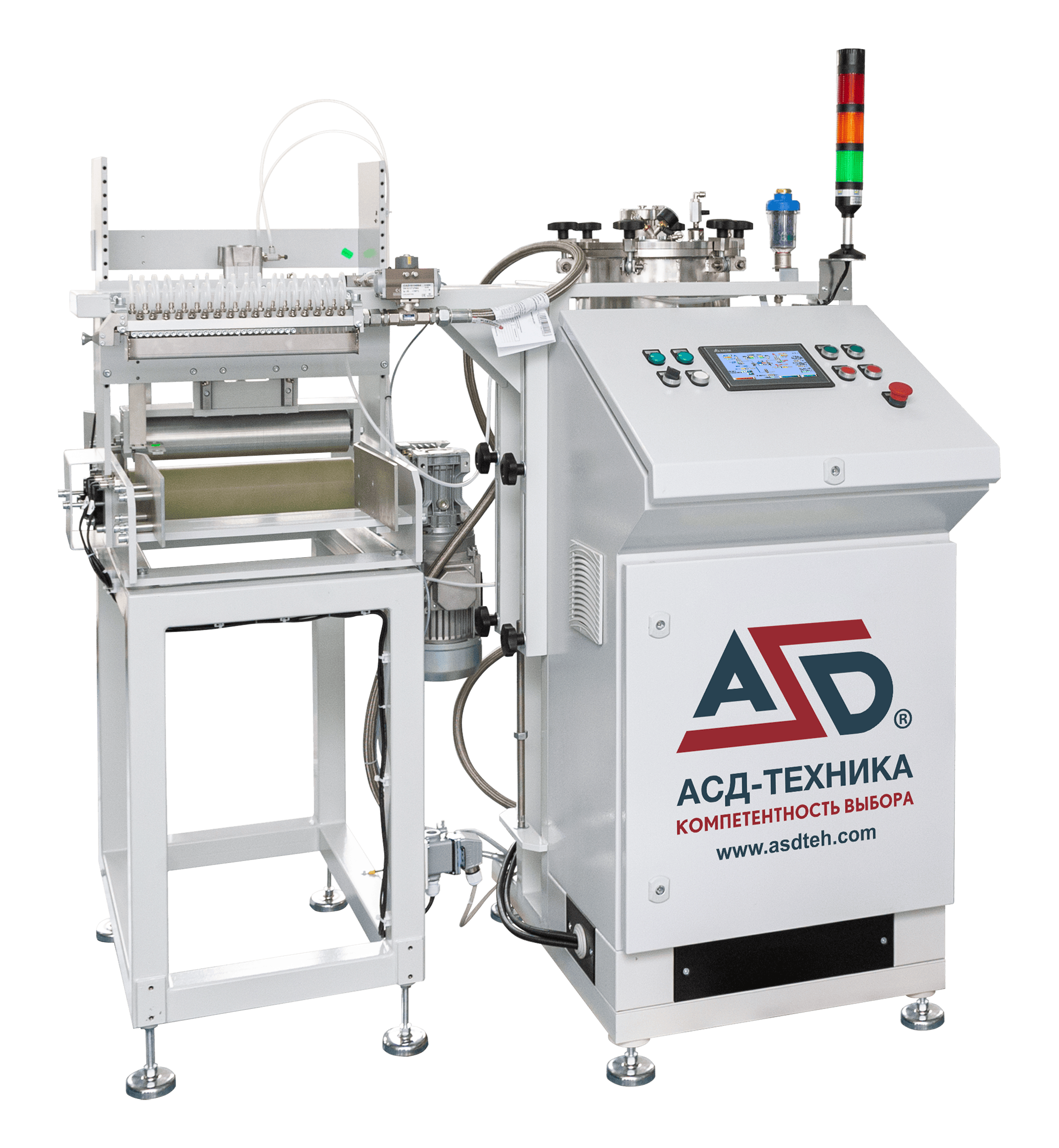

Клеенаносящее оборудование ДОЗАТОР 1КПУ предназначено для производства клееных деревянных конструкций с использованием однокомпонентных клеевых составов (ПУР-клей, 1КПУ клей, ПВА клей).

ДОЗАТОР 1КПУ — используется для автоматического нанесения однокомпоненентных клевых составов на заготовку проходящую через протяжное устройство. Оптимально подходит для серийного производства клееного бруса, фанеры различных геометрических размеров и др.

Нанесение клея:

  • Оператор подает заготовку в протяжное устройство.

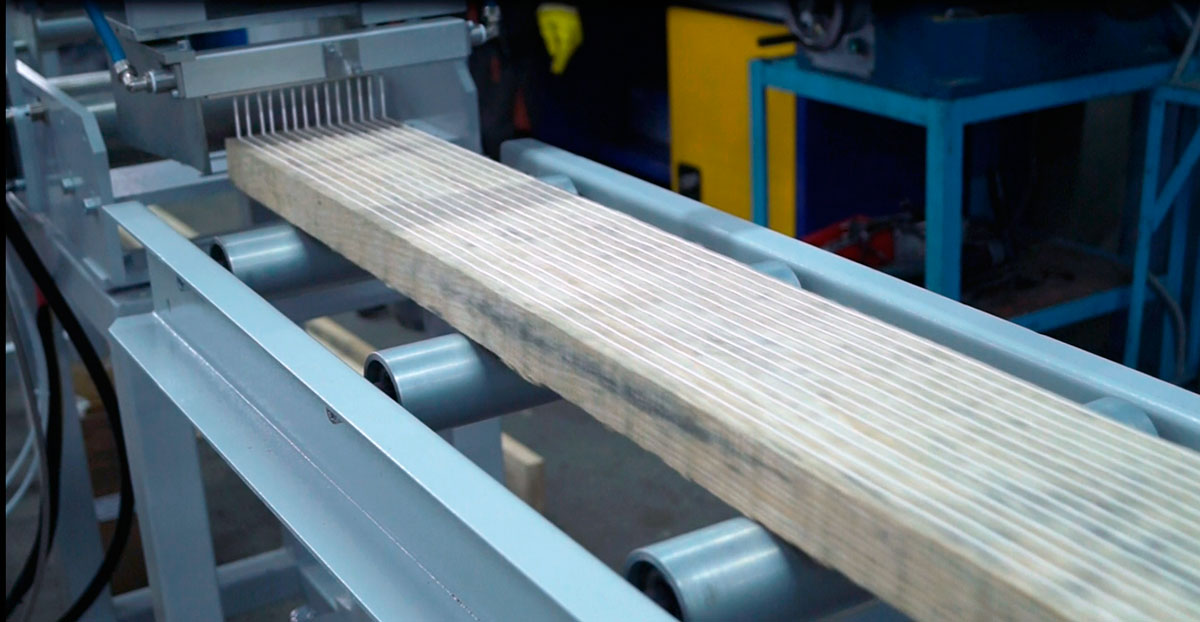

  • Заготовка укладывается на подающие рольганги. При включении движения протяжного устройства заготовка продвигается под клеенаносящим устройством.
  • В дозаторе реализована система клеенанесения «СТАРТ-СТОП». Подача клея осуществляется по сигналу от фотодатчика начала заготовки, при выходе заготовки из под распределительных планок по сигналу от датчика нанесение клея на заготовку прекращается.
  • На каналы подачи клея на заготовку специализированных клеенаносящих планок устанавливается емкость с затворной жидкостью.

Функционал оборудования:

  • Программное обеспечение дозирующих машин позволяет создавать более 100 индивидуально маркированных видов программ для различных типов профилей по геометрии и плотности нанесения клеевой смеси.
  • При нанесении клеевых компонентов автоматически устанавливается параметры дозирования клея, ширина и площадь нанесения, тип профиля.
  • Определение длины профиля производится специальным датчиком.

Дозирующее оборудование ДОЗАТОР 1КПУ используются для деревообработки и мебельного производства:

  • ламинирование изделий и мебельных панелей,

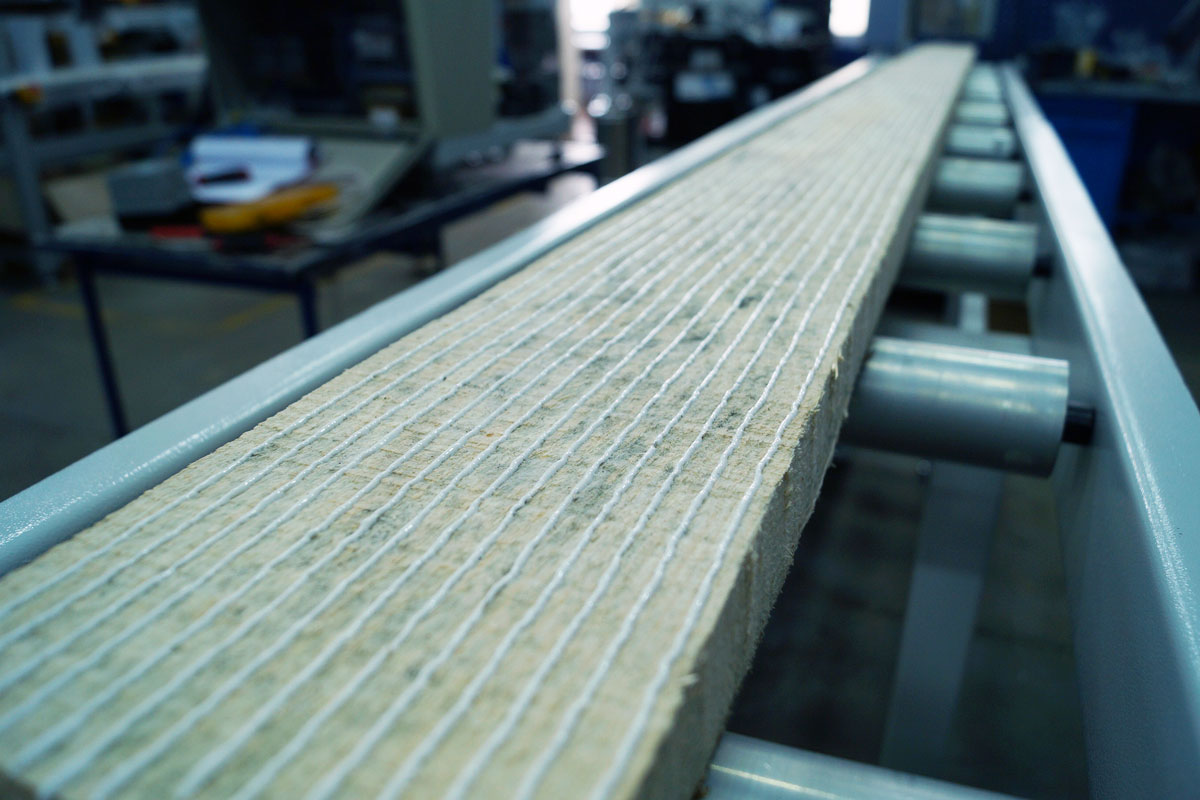

  • производство деревянного бруса (оконного бруса, дверного, клееной доски (инженерной)), мебельного щита, СИП-панели (при смене наносящей планки возможно использование для приклеивания кромок столешниц и мебели, уплотнителей, фиксирующих планок)
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ДОЗАТОР 1КПУ
Клеенаносящее устройствоПланка с соплами с возможностью механической регулировкой ширины нанесения
Ширина нанесения клея50 – 300 мм
Длина заготовки2000 – с дотягивающим роликом, 12000 мм
Толщина заготовкидо 250 мм
Плотность нанесения клея100-200 г/м2
Реакторы компонентовОпционно
Контроль минимального уровняВ наличии
Дозирующий узелшестерённый насос
Производительность подачи материала2,0 л/мин*
Панель оператора7” цветной сенсорный экран
УстройствоПротяжное устройство с роликовым механизмом с электроприводом и элементами позиционирования и прижима заготовки для обеспечения равномерной скорости подачи и четкости направления движения
Хранение в памяти программ нанесения10 шт.
Питание220В/50Гц
Установленная мощность1,0 кВт
Сжатый воздух6 бар

* – параметр подбирается в соответствии с системой компонентов, соотношением смешивания и требуемой производительностью

Специализированное программное обеспечение «ASD SmartDosing» полностью на русском языке, разработано компанией ООО «АСД-техника» специально для данного применения. Управление дозатора, подающего рольганга (опция) интегрировано в одном управляющем модуле.

Конфигурация системы управления обеспечивает адаптированный «user friendly» интерфейс для программирования и контроля параметров работы и клеенанесения.

Программирование и контроль с панели оператора:

  • скорость подачи,
  • плотность нанесения и ширина нанесения,
  • параметры необходимые для оптимальной работы оборудования,
  • давление в линии подачи клея, min давление в пневмосистеме и др.

Энергонезависимая память для хранения программ работы дозатора с возможностью автоматического выбора без остановки процесса производства. Синхронизация работы дозатора и подающего рольганга (при заказе). Обеспечение синхронизации работы дозатора и подающего устройства Заказчика (опция). Система сообщений об ошибках работы.

Система формирования отчетов (опция)

Встроенный рабочий журнал учета данных:

  • учет выполнения нанесение (с разделением по номеру заказа, номеру оператора);
  • учет расхода и параметров;

Возможность копирования данных (на flash-носитель) с выводом файла отчета в формате MS EXCEL.
