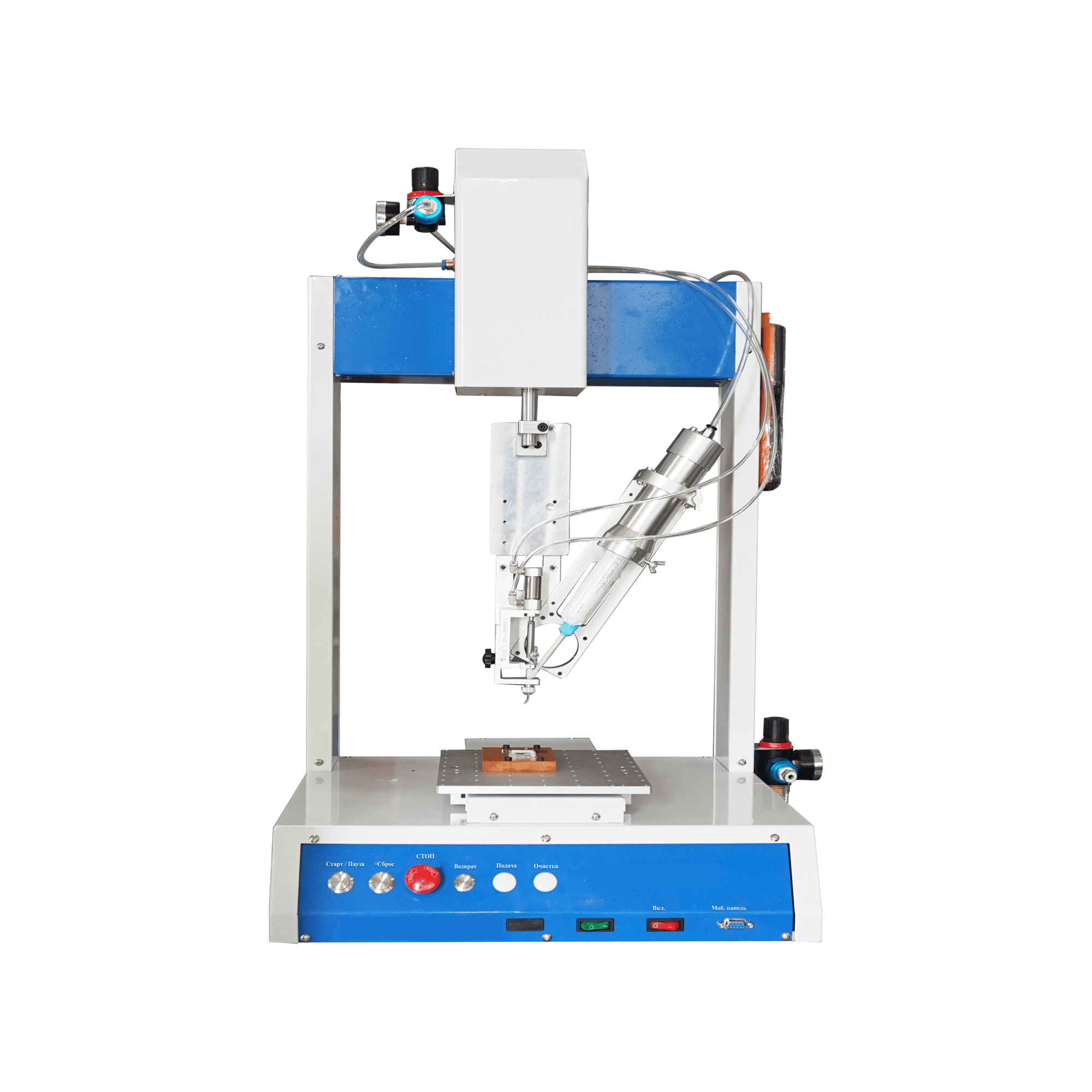

Настольный робот-манипулятор модели CBDJ-331R/CBDJ-441R предназначен для нанесения однокомпонентного клея, герметика, компаунда по траектории, программируемой с помощью пульта управления, и не требует использования дополнительного оборудования, оснастки. В программное обеспечение интегрированы базовые геометрические объекты, позволяющие быстро производить построение сложных траекторий непосредственно на рабочем месте, экономя время на наладку и настройку оборудования. Компактные габариты позволяют разместить оборудование на небольших производственных площадках, оптимизируя производственные процессы склейки и герметизации, сокращая затраты и итоговую себестоимость изготовления. По предварительному согласованию возможна переработка двухкомпонентных составов с применением динамического/статического смешивания в области дозирования, а также компаундирование.
Технические характеристики
Перерабатываемые материалы: компаунды, однокомпонентные клеи (полиуретановый, силиконовый, цианакрилатный, силановый, эпоксидный, акриловый), герметики (силиконовые щелочные/кислотные, акриловые, полиуретановые, гибридные) с вязкостью до 800 000 мПа*с;
Способ дозирования: картридж (шприц) дозирования с выходом Luer Lock (рабочий объем: 3/5/10/30/55 мл.); пневматический клапан с возможностью подачи материала из герметичной емкости (рабочий объем: 1/2/3/5/8/10/15/20/25/30/40/50 л.) либо тубы (объемом 300-310 мл.).
| Параметры / модель | CBDJ-331R | CBDJ-441R | ||
|---|---|---|---|---|
| Габаритные размеры, ДхШхВ | 480 х 500 х 725 | 580 х 600 х 725 | мм | |
| Количество осей | 3 | 3 | XYZ | |
| X | 295 | 395 | мм | |
| Ход по осям | Y | 295 | 395 | мм |
| Z | 95 | 95 | мм | |
| Вращение дозирующего узла | Да | Да | - | |
| Угол поворота дозирующего узла R | 360 | 360 | град. | |
| Тип привода осей XYZ, поворота оси R | Шаговый двигатель | Шаговый двигатель | - | |
| Точность позиционирования | ± 0,02 | ± 0,02 | мм | |
| Скорость перемещения | 0,1 - 300 | 0,1 - 300 | мм/с | |
| Количество столов | 1 | 1 | шт. | |
| Габаритный размер стола, ДхШ | 250 х 190 | 250 х 190 | мм | |
| Максимальная нагрузка на стол, не более | 4 | 4 | кг | |
| Программирование траектории | Пульт управления | Пульт управления | - | |
| Разрешение дисплея | 480 х 272 | 480 х 272 | пкс | |
| Максимальное количество программ нанесения | 9999 | 9999 | шт. | |
| Максимальное количество строк одной программы | 8000 | 8000 | шт. | |
| Способы дозирования | Картридж (шприц) с выходом Luer Lock, | Картридж (шприц) с выходом Luer Lock, | - | |
| рабочий объем: 3/5/10/30/55 мл. | рабочий объем: 3/5/10/30/55 мл. | |||
| Пневматический клапан, подача материала под давлением из: | Пневматический клапан, подача материала под давлением из: | - | ||
| - герметичной тары с рабочим объемом от 1 до 50 л.; | - герметичной тары с рабочим объемом от 1 до 50 л.; | |||
| - тубы, объем 300-310 мл | - тубы, объем 300-310 мл | |||
| Адаптер-переходник для крепления тубы | Да | Да | - | |
| Рабочее давление | 4-Jun | 4-6 | бар | |
| Класс очистки воздуха | не ниже 4 по DIN ISO 8573-1 | не ниже 4 по DIN ISO 8573-1 | - | |
| Напряжение сети | 220 | 220 | В | |
| Частота сети | 50 | 50 | Гц | |
| Диапазон температуры эксплуатации | 5-40 | 5-40 | ℃ | |
| Влажность воздуха | 20-85 | 20-85 | % | |
| Масса | 50 | 60 | кг |
- Настольный робот-манипулятор модели CBDJ-331R/CBDJ-441R
Параметры / модель CBDJ-331R CBDJ-441R Габаритные размеры, ДхШхВ 480 х 500 х 725 580 х 600 х 725 мм Количество осей 3 3 XYZ X 295 395 мм Ход по осям Y 295 395 мм Z 95 95 мм Вращение дозирующего узла Да Да - Угол поворота дозирующего узла R 360 360 град. Тип привода осей XYZ, поворота оси R Шаговый двигатель Шаговый двигатель - Точность позиционирования ± 0,02 ± 0,02 мм Скорость перемещения 0,1 - 300 0,1 - 300 мм/с Количество столов 1 1 шт. Габаритный размер стола, ДхШ 250 х 190 250 х 190 мм Максимальная нагрузка на стол, не более 4 4 кг Программирование траектории Пульт управления Пульт управления - Разрешение дисплея 480 х 272 480 х 272 пкс Максимальное количество программ нанесения 9999 9999 шт. Максимальное количество строк одной программы 8000 8000 шт. Способы дозирования Картридж (шприц) с выходом Luer Lock, Картридж (шприц) с выходом Luer Lock, - рабочий объем: 3/5/10/30/55 мл. рабочий объем: 3/5/10/30/55 мл. Пневматический клапан, подача материала под давлением из: Пневматический клапан, подача материала под давлением из: - - герметичной тары с рабочим объемом от 1 до 50 л.; - герметичной тары с рабочим объемом от 1 до 50 л.; - тубы, объем 300-310 мл - тубы, объем 300-310 мл Адаптер-переходник для крепления тубы Да Да - Рабочее давление 4-Jun 4-6 бар Класс очистки воздуха не ниже 4 по DIN ISO 8573-1 не ниже 4 по DIN ISO 8573-1 - Напряжение сети 220 220 В Частота сети 50 50 Гц Диапазон температуры эксплуатации 5-40 5-40 ℃ Влажность воздуха 20-85 20-85 % Масса 50 60 кг
