КООРДИНАТНЫЙ МАНИПУЛЯТОР СТАРТ МЭУ

ОБРАЗЦЫ ИЗДЕЛИЙ, ПОЛУЧАЕМЫХ НА ОБОРУДОВАНИИ

Уплотнение электрошкафов по технологии «гаскетинг»

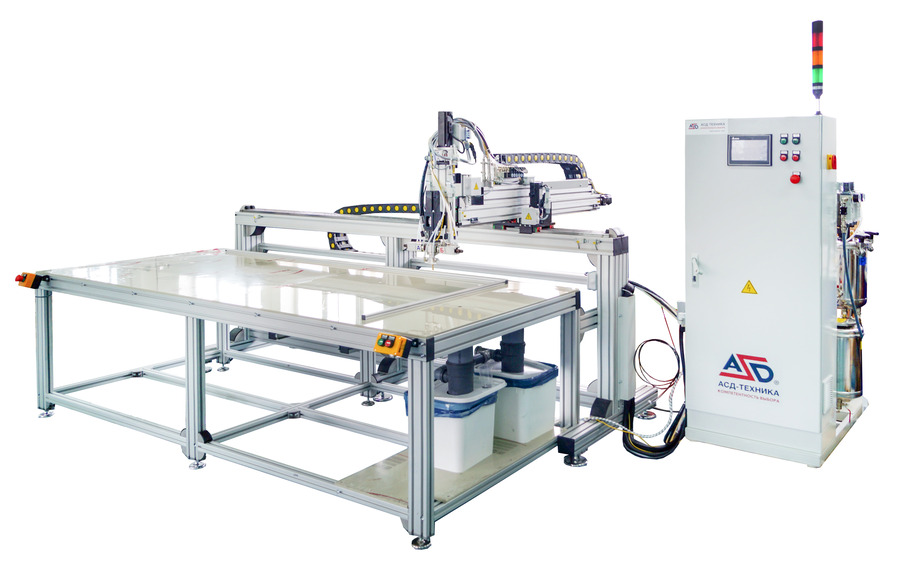

ASD.539 (ВЕЗА, ГОМЕЛЬ)

Уплотнение взрывозащищенного оборудования

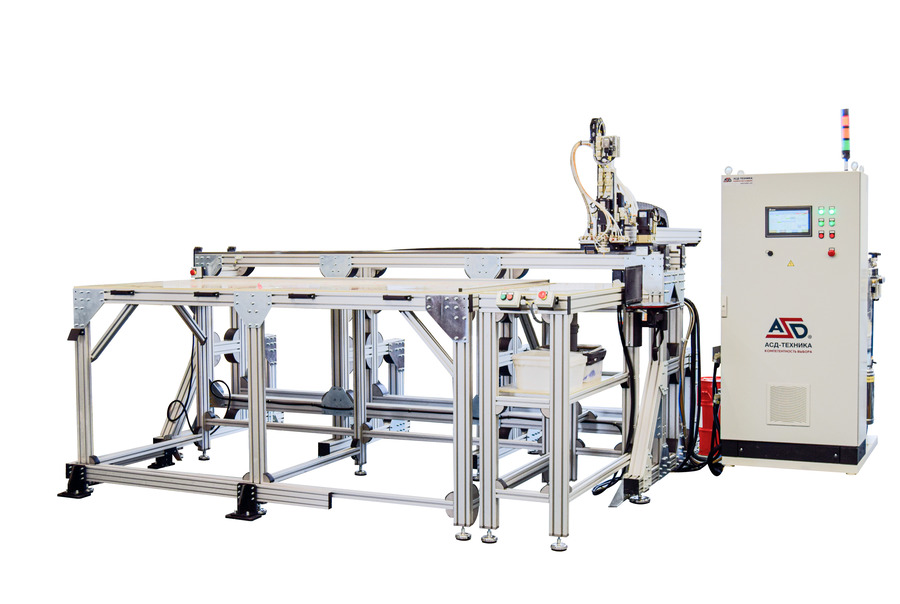

ASD.838 ВЕКТОР 2МБУ 003-01 ПП ШЭЛА Киреевск

Уплотнение электрошкафов и промышленных фильтров

Производство автомобильных фильтров

Координатные манипуляторы серии СТАРТ МЭУ предназначены для нанесения по месту (технология gasketing) бесшовных уплотнителей в разборных конструкциях с применением вспененных полиуретановых либо пеносиликоновых композиций. Применяется в производствах с серийными объемами выпуска, где не требуется высокая скорость, динамика и большие значения рабочих ходов перемещений.

Манипуляторы могут быть спроектированы для одновременной возможности нанесения как на поверхность изделия (тиксотропные системы компонентов), так и в паз (жидкие системы компонентов).

Координатные манипуляторы СТАРТ МЭУ  позволяют обеспечить переработку:

  • пенополиуретанов
  • пеносиликонов

Оборудование является универсальным и может перерабатывать материалы различных производителей: Rampf (RAKU®PUR 32-3294, RAKU®PUR 32-3266, RAKU PUR 31-3151, RAKU-SIL®  37-1210, RAKU-SIL® 37-1104), Kleiberit (523, 521, 526, 571 и др.), Zelu (Zelupur), Dow-Izolan (Specfil 615, Изолан Ф 61, 62, 66  и др.), Huntsman (Extra), Блокформ (Уремикс, блокфоам)  т.д.

Области применения координатных манипуляторов СТАРТ МЭУ:

  • электротехника (уплотнения дверей шкафов и пультов управления, крышек блоков питания, трансформаторов, распределительных коробок)
  • светотехника (уплотнения крышек осветительных приборов, фонарей)
  • производство бытовой техники (уплотнения элементов кухонной техники, деталей вытяжных шкафов и др. )
  • приборостроение (уплотнения корпусов приборов)
  • создание уплотнений, обеспечивающих степень защиты стандарта IP54-IP68
  • производство крышек, упаковочной тары, банок, бочек, щитов
  • всех видов фильтров
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ СТАРТ МЭУ
Тип манипулятораXYZ (трехкоординатный) консольный
Смесительное устройстводинамическое
Рабочая зона1250x750x70 2250x1000x70
Диапазон ширин уплотнения8-16 мм
Скорость перемещения при нанесениидо 150 мм/с
Точность позиционирования±0,1 мм
Реакторы компонентов2 шт (А, Б)
Объём реакторовдо 10 л
Соотношение смешения компонентовот 100:15 до 100:100
Вязкости перерабатываемых компонентовОт 15 мПа·с до 100000 мПа·с
Характеристики перерабатываемых компонентов
  • вспененные
  • пенополиуретаны, пеносиликоны
Контроль минимального уровня компонентаА, Б
Контроль температуры в реакторахА, Б
Система насыщения воздухомА
Система рециркуляцииА, Б
Установленная мощностьДо 3 кВт
Питание380В, 50Гц
Размеры (ДхШхВ)до 4000х2500х2200 мм
Весдо 800 кг
СИСТЕМА УПРАВЛЕНИЯ
Программное обеспечение«ASD SmartMotion» на базе программируемого логического контроллера является собственной разработкой АСД-ТЕХНИКА с индивидуальной адаптацией под конкретную технологию и область применения, и разработано специально для применения с технологией Gasketing.
Программирование и контроль с панели оператора
  • соотношение компонентов
  • производительность подачи смеси
  • возможность быстрой смены программы заливки без остановки процесса производства
  • давление в линиях подачи дозирующих насосов
  • контроль минимального уровня компонентов
  • время до автоматической очистки смесительной камеры (в зависимости от «времени жизни смеси») и др.

Срок изготовления: 90 дней
