РОБОТИЗИРОВАННАЯ ЛИНИЯ ПРОМФИЛЬТР

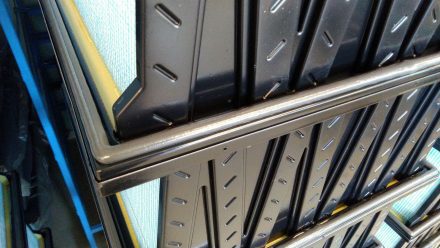

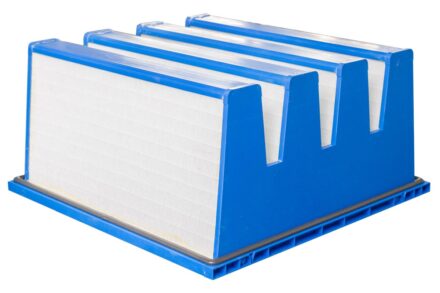

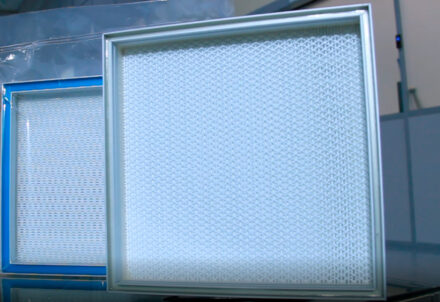

ОБРАЗЦЫ ИЗДЕЛИЙ, ПОЛУЧАЕМЫХ НА ОБОРУДОВАНИИ
Описание модели

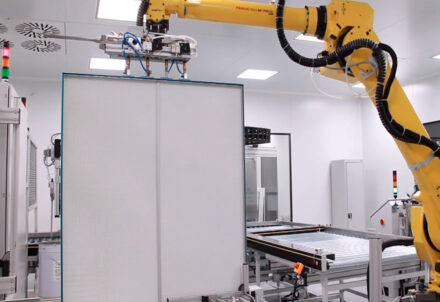

Автоматическая линия для производства крупногабаритных фильтров (от 1000×1000 мм). Линия оборудован шестиосевым промышленным роботом, который перемещает и склеивает фильтры, наносит гель в паз фильтра.
| Тип конвейера | Одноуровневый, замкнутый конвейер |
|---|---|
| Смесительное устройство | Статическое |
| Промышленный компьютер | В наличии |
| Точность позиционирования | ±0,2 мм |
| Реакторы компонентов | 4 шт. |
| Объём реакторов | 43л (100л/200л) |
| Панель оператора | 12” цветной сенсорный экран |
| Хранение в памяти программ нанесения | 100 шт. |
| Особенность исполнения | 6-ти осевой промышленный робот |
* – параметр подбирается в соответствии с системой компонентов, соотношением смешивания и требуемой производительностью
| Смесительное устройство | Статическое |
|---|---|
| Система очистки | Замещение смеси в смесительном устройстве одним из компонентов |
| Реакторы компонентов | 4 шт. |
| Объём реакторов | 43 л (100л/200л) |
| Перемешивание компонента | В наличии |
| Нагрев компонента | В наличии |
| Датчики минимального уровня компонентов | В наличии |
| Дозирующий узел | 4 высокоточных шестерённых насоса |
| Соотношение смешения компонентов | от 100:100 до 100:10* |
| Производительность подачи материала | 0,5 – 30.0* г/с |
| Объём реакторов | 30 л, 100 л, 200 л |
* – параметр подбирается в соответствии с системой компонентов, соотношением смешивания и требуемой производительностью
| Рабочая зона робота | 2000x2000x2000* мм |
|---|---|
| Скорость работы | до 200 мм/с |
| Максимальное ускорение | 3 м/с2 |
| Точность позиционирования | ±0,2 мм |
Для управления манипулятором применяется специальное программное обеспечение «ASD SmartMotion», для управления дозирующей машиной — специальное ПО «ASD SmartDosing». ПО поставляется на русском языке, и разработано специально для применения с технологией Gasketing.
Хранение программ в энергонезависимой памяти системы управления.
Программирование и контроль с панели оператора:
- соотношения смешения компонентов;
- производительность подачи смеси;
- давление в линиях подачи дозирующих насосов;
- min давление в пневмосистеме;
- время до автоматической очистки смесительной камеры;
- параметры очистки;
- все параметры перемещения, нанесения клея, заливки геля.
| Хранение в памяти программ нанесения | 100 шт. |
|---|---|
| Панель оператора | 12” цветной сенсорный экран |
| Питание | 380В/50Гц |
| Установленная мощность | 10,0 кВт |
| Сжатый воздух | 100 л/мин, 6 бар |
- ОСНОВНЫЕ ХАРЕКТЕРИСТИКИ
Тип конвейера Одноуровневый, замкнутый конвейер Смесительное устройство Статическое Промышленный компьютер В наличии Точность позиционирования ±0,2 мм Реакторы компонентов 4 шт. Объём реакторов 43л (100л/200л) Панель оператора 12” цветной сенсорный экран Хранение в памяти программ нанесения 100 шт. Особенность исполнения 6-ти осевой промышленный робот * – параметр подбирается в соответствии с системой компонентов, соотношением смешивания и требуемой производительностью
- ДОЗИРУЮЩИЙ УЗЕЛ
Смесительное устройство Статическое Система очистки Замещение смеси в смесительном устройстве одним из компонентов Реакторы компонентов 4 шт. Объём реакторов 43 л (100л/200л) Перемешивание компонента В наличии Нагрев компонента В наличии Датчики минимального уровня компонентов В наличии Дозирующий узел 4 высокоточных шестерённых насоса Соотношение смешения компонентов от 100:100 до 100:10* Производительность подачи материала 0,5 – 30.0* г/с Объём реакторов 30 л, 100 л, 200 л * – параметр подбирается в соответствии с системой компонентов, соотношением смешивания и требуемой производительностью
- МАНИПУЛЯТОР
Рабочая зона робота 2000x2000x2000* мм Скорость работы до 200 мм/с Максимальное ускорение 3 м/с2 Точность позиционирования ±0,2 мм - СИСТЕМА УПРАВЛЕНИЯ
Для управления манипулятором применяется специальное программное обеспечение «ASD SmartMotion», для управления дозирующей машиной — специальное ПО «ASD SmartDosing». ПО поставляется на русском языке, и разработано специально для применения с технологией Gasketing.
Хранение программ в энергонезависимой памяти системы управления.
Программирование и контроль с панели оператора:
- соотношения смешения компонентов;
- производительность подачи смеси;
- давление в линиях подачи дозирующих насосов;
- min давление в пневмосистеме;
- время до автоматической очистки смесительной камеры;
- параметры очистки;
- все параметры перемещения, нанесения клея, заливки геля.
Хранение в памяти программ нанесения 100 шт. Панель оператора 12” цветной сенсорный экран Питание 380В/50Гц Установленная мощность 10,0 кВт Сжатый воздух 100 л/мин, 6 бар
